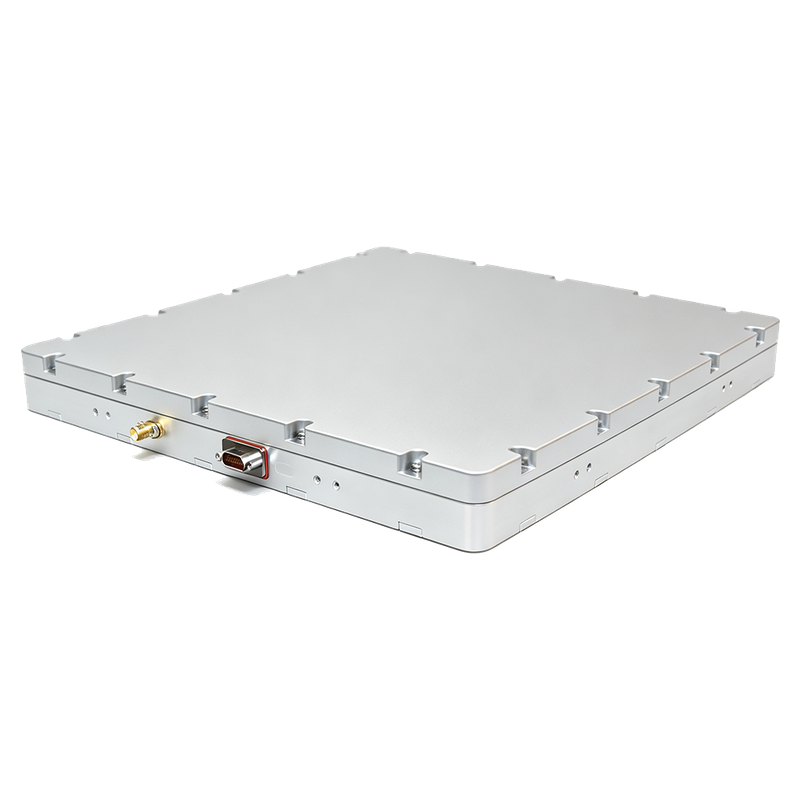

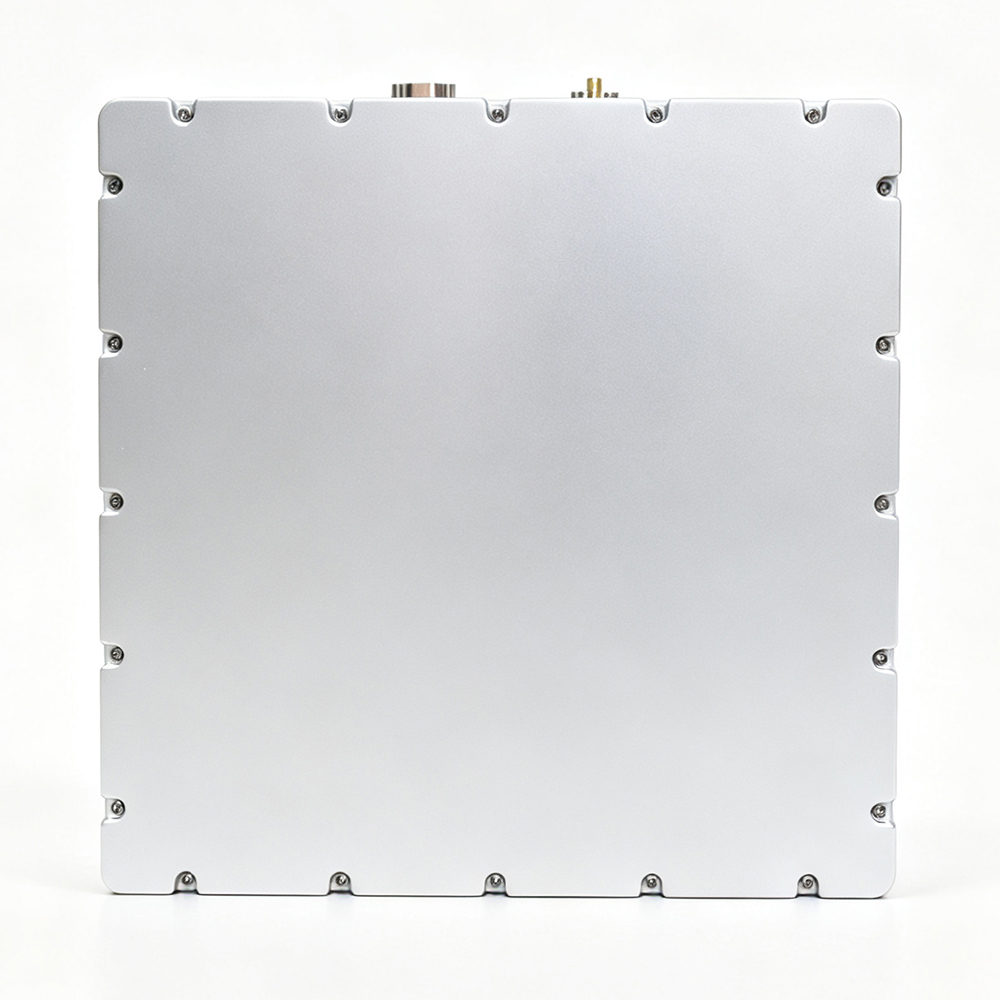

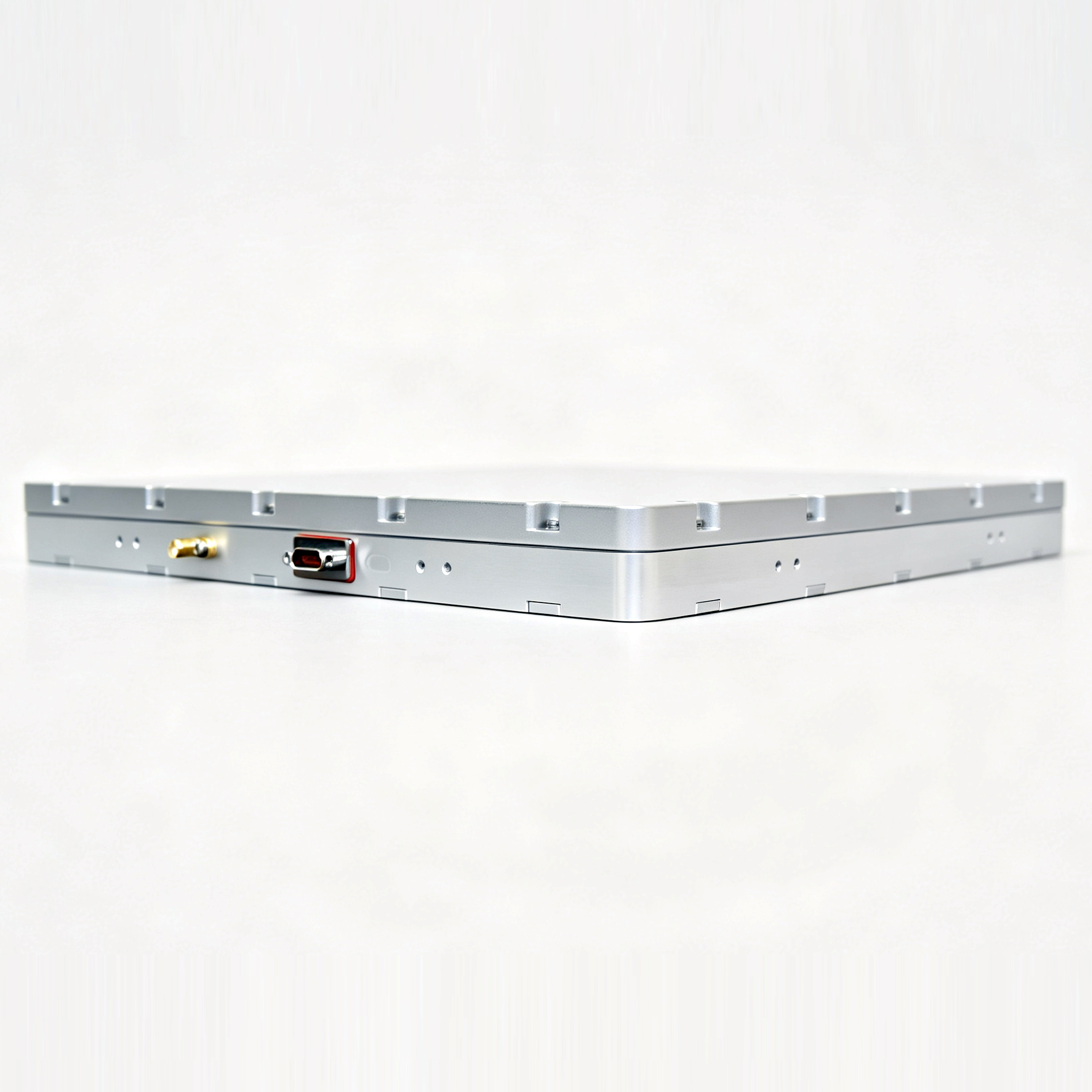

هوائي GNSS مضاد للانتحال مكون من 16 عنصرًا مع تقنية متقدمة مضادة للتشويش

وحدة ملاحية مكونة من 16 عنصرًا GNSS لمكافحة التشويش والانتحال

كمية:
التوفر:





استفسر أضف إلى السلة

وصف المنتج

هوائي التشويش هو هوائي GNSS جديد عالي الأداء يحمي أنظمة الملاحة من التشويش والانتحال، مما يمنح المستخدمين أكثر من مجرد التصميمات التقليدية المضادة للتشويش. تم تصميمه للمنصات المدنية والتجارية كثيرة المتطلبات، فهو يجمع بين تخفيف تداخل المصفوفة الكبيرة والوعي بالانتحال وإخراج التردد اللاسلكي النظيف في وحدة واحدة متكاملة للتطبيقات التي تتطلب موثوقية تنقل أقوى.

نظرة عامة على المنتج

هوائي GNSS المضاد للانتحال المكون من 16 عنصرًا هو هوائي أحادي التردد مضاد للتشويش ومضاد للانتحال مصمم لمعالجة إشارات BDS B1I/B1C وGPS L1 وGalileo E1 مع تقليل تأثير التداخل في الواجهة الأمامية لجهاز الاستقبال. باستخدام مجموعة مكونة من 16 عنصرًا ومعالجة متقدمة للإشارات، يمكنه مواجهة التشويش والانتحال وهجمات انتحال القمع المختلطة، مما يجعله مناسبًا للمنصات التي تحتاج إلى حماية الإشارة والوعي الظرفي.

يتمثل الاختلاف الرئيسي عن المنتجات التقليدية المضادة للتشويش في قدرتها على القيام بما هو أكثر من مجرد رفض الطاقة المعادية. يمكن لهوائي GNSS المضاد للانتحال المكون من 16 عنصرًا أيضًا تحديد التهديدات المرتبطة بالانتحال، والإبلاغ عن ظروف التداخل في الوقت الفعلي، وتوفير الدعم لاتخاذ قرارات النظام الأكثر ذكاءً من خلال قوة التشويش، وعدد أجهزة التشويش، ومخرجات عدد مصادر الانتحال.

الميزات الرئيسية

بنية صفيف مكونة من 16 عنصرًا لقمع مكاني أقوى وحماية أمامية.

الدفاع المتزامن ضد قمع التشويش والانتحال وهجمات التدخل المشتركة.

دعم إعادة التشغيل والكشف عن/معالجة الانتحال التوليدي.

يمكن التعامل مع ما يصل إلى 15 جهاز تشويش للقمع من اتجاهات مختلفة.

يمكن التعرف على ما يصل إلى 8 مصادر انتحال من اتجاهات مختلفة.

جهاز استقبال متكامل مُحسّن لبيئات التداخل القوية وتطبيقات الطائرات بدون طيار.

قم بتنظيف خرج التردد اللاسلكي بعد التخفيف لمعدات GNSS النهائية.

الوعي بالتداخل في الوقت الحقيقي لمستوى الطاقة وكمية التشويش ومراقبة مصدر الانتحال.

المواصفات الفنية

أداء حماية الإشارة

غرض	مواصفة
نوع المنتج	هوائي أحادي التردد عالي الأداء مضاد للتشويش ومضاد للانتحال
نطاقات التردد المدعومة	بي دي إس B1I / B1C، جي بي إس L1، غاليليو E1
عدد عناصر المصفوفة	16 عنصرا
أنواع مكافحة التشويش	النطاق العريض، والنطاق الضيق، وكنس التردد، والنبض، والتشويش المشترك
عدد التشويش الذي تم التعامل معه	من 1 إلى 15 مصدرًا
قدرة واحدة مضادة للتشويش ذات النطاق العريض	نسبة التداخل إلى الإشارة ≥115 ديسيبل عند -130 ديسيبل ميلي واط
سبعة النطاق العريض القدرة على مكافحة التشويش	≥105 ديسيبل @ -130 ديسيبل ميلي واط
خمسة عشر القدرة على مكافحة التشويش ذات النطاق العريض	≥90 ديسيبل @ -130 ديسيبل ميلي واط
أنواع مكافحة الغش	إعادة الانتحال، والانتحال التوليدي
عدد مصادر الانتحال	ما يصل إلى 8 مصادر من اتجاهات مختلفة
حكم التعامل مع الانتحال	يتم تصنيف إشارات الانتحال ذات نسبة J/S ≥30 ديسيبل ومعالجتها على أنها تشويش للقمع
الوعي البيئي	الإبلاغ في الوقت الحقيقي عن قوة التشويش وعدد التشويش وعدد مصادر الانتحال

الترددات اللاسلكية والمستقبل والطاقة

غرض	مواصفة
طاقة خرج الترددات اللاسلكية	-55 ديسيبل إلى -70 ديسيبل
مقاومة الترددات اللاسلكية	50 أوم
إخراج VSWR	.02.0
موصل الترددات اللاسلكية	سما-ك
وظيفة إخراج الترددات اللاسلكية	إخراج إشارة التردد B1/L1/E1 بعد التضخيم والتخفيف
جهاز استقبال مدمج	جهاز استقبال الملاحة المتكامل
دقة الوضع الأفقي	≥7 م، 95%، PDOP≥4
دقة الوضع الرأسي	≥9 م، 95%، PDOP≥4
دقة قياس السرعة	.20.2 م/ث، 95%
مقاومة احتراق منفذ الهوائي	≥10 واط
جهد التشغيل	تيار مستمر 12 فولت إلى 36 فولت
استهلاك الطاقة النموذجي	≥23 واط في الوضع المستمر لجهاز الاستقبال
استهلاك الطاقة مع AJ نشط	≥40 واط

الواجهة والبيانات الميكانيكية

غرض	مواصفة
موصل الطاقة/البيانات	J30J-15ZKP
المستوى التسلسلي	LVTTL 3.3V الافتراضي
استقبال الإخراج التسلسلي	5 هرتز، 115200 باود، UBX مع PVT، DOP، SAT وTIMEGPS بشكل افتراضي
أبعاد	280 مم × 280 مم × 28 مم (±0.5 مم)
وزن	≥2200 جم
الانتهاء من السكن	ألومنيوم طبيعي مع أكسدة موصلة، قبة فضية رمادية
واجهة التركيب	8 فتحات تثبيت جانبية، M3×8
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية، 10%-90% رطوبة نسبية، غير متكثفة
درجة حرارة التخزين	-45 درجة مئوية إلى +85 درجة مئوية، 10% - 95% رطوبة نسبية، غير متكثفة
تصنيف للماء	لا يقل عن IP65

التثبيت والاستخدام

يتم تركيب الوحدة بأقواس ومسامير، ويوصي دليل التثبيت بالتركيب العلوي مع تدفق الهواء أسفل القاعدة لتبديد الحرارة. يجب أن يواجه الجانب العلوي السماء المفتوحة للحصول على أفضل استقبال GNSS، ويجب أن يستخدم أي غطاء فوق الهوائي مادة شفافة للترددات الراديوية ذات النطاق L مع إرسال بنسبة 92% على الأقل.

يعد هوائي GNSS المضاد للانتحال المكون من 16 عنصرًا مناسبًا للطائرات بدون طيار المدنية والتجارية والأنظمة المستقلة والمنصات المتنقلة والتطبيقات الأخرى التي تحتاج إلى حماية أقوى ضد التداخل وهجمات الإشارات الكاذبة. للاستفسارات حول المنتج أو المناقشة الفنية، يرجى الاتصال بنا عبر البريد الإلكتروني أو الواتساب.

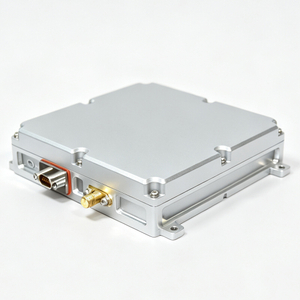

نعرض هنا المزيد من هوائياتنا المضادة للتشويش والانتحال. يمكنك اختيار المنتج الذي يناسب احتياجاتك.
