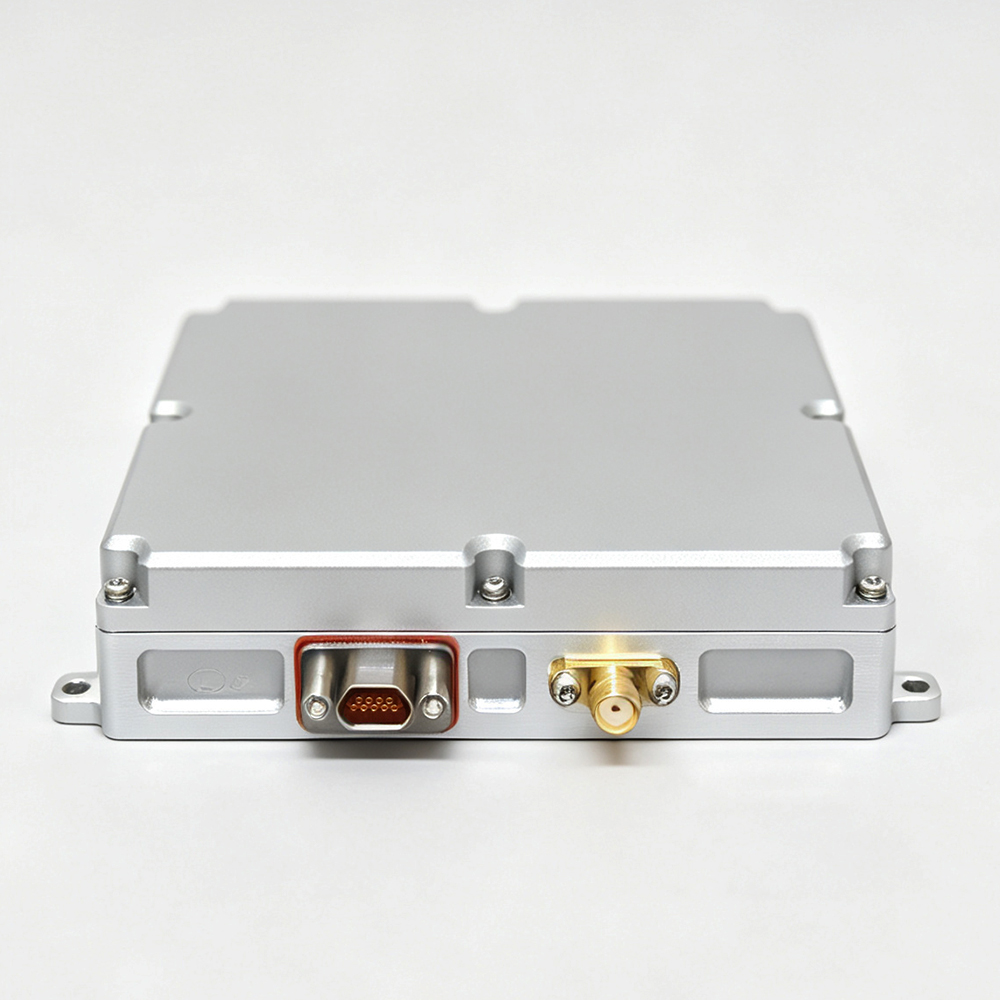

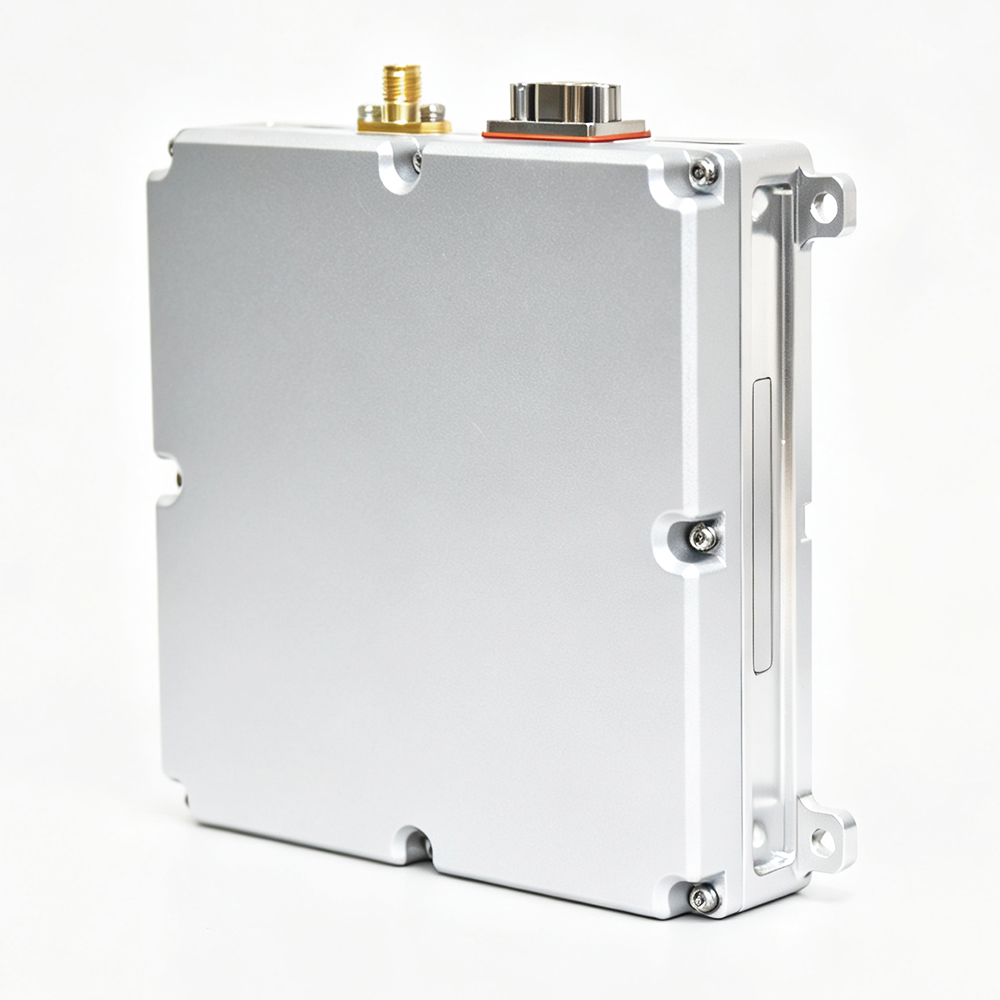

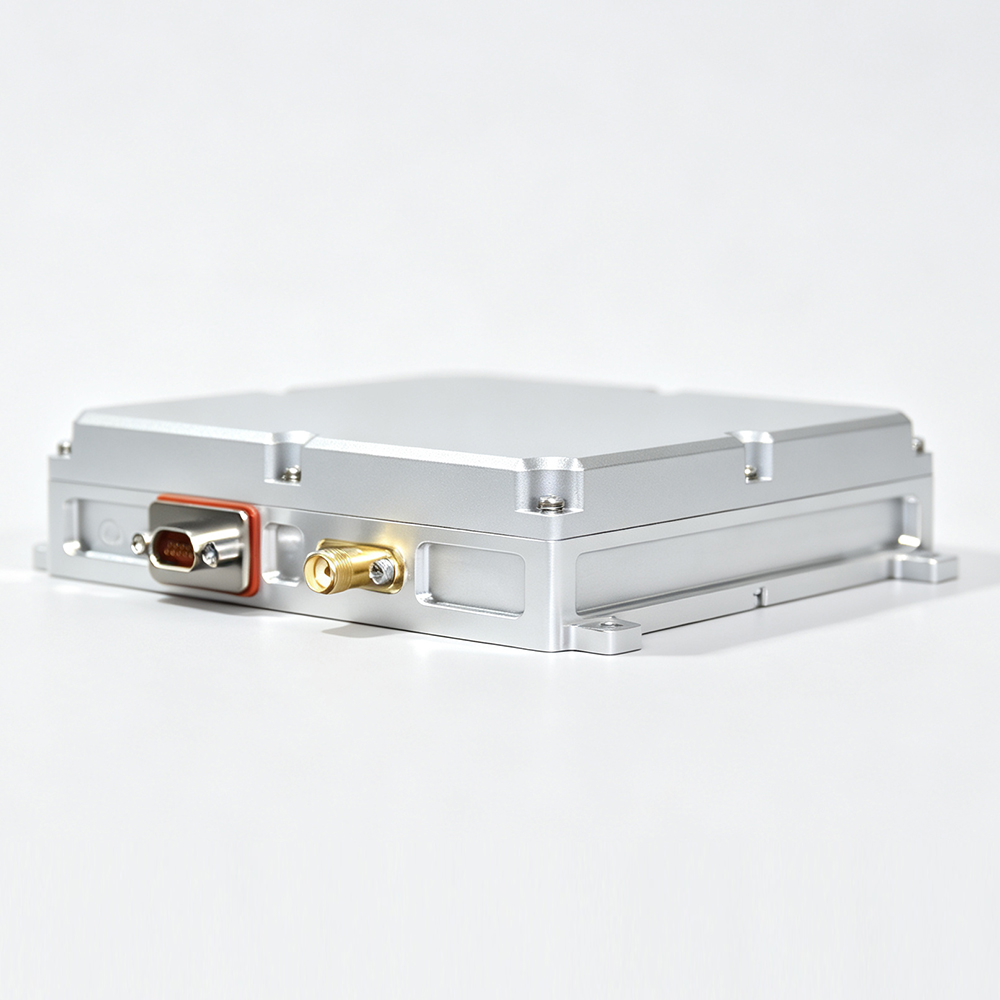

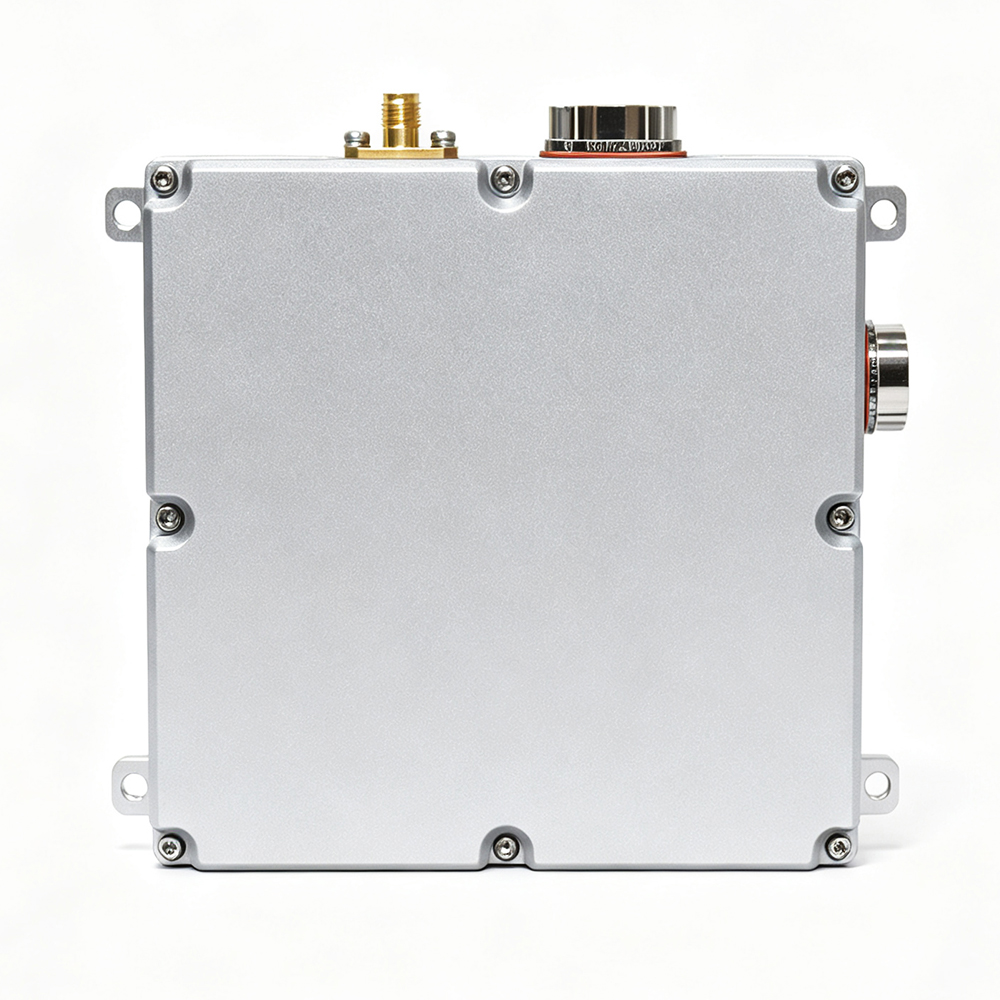

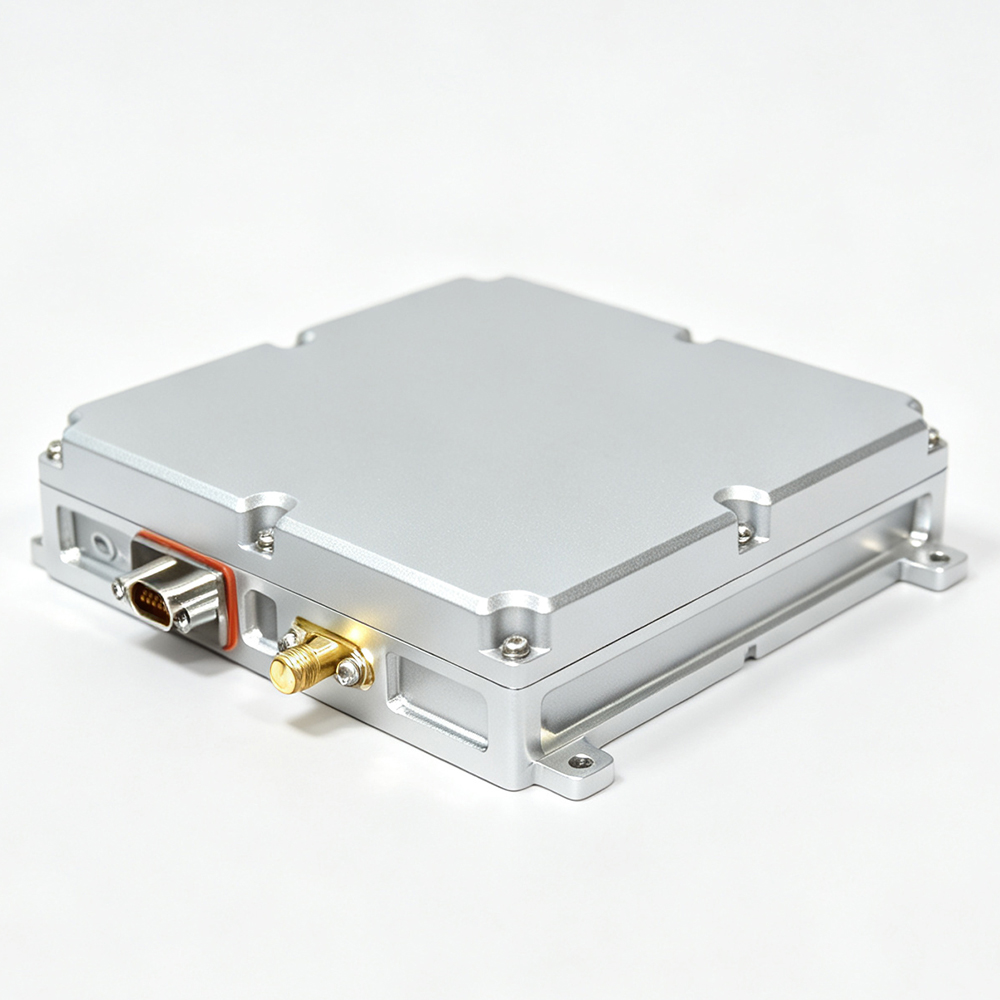

Ăng-ten GNSS mảng 4 phần tử chống nhiễu và chống giả mạo cho điều hướng UAV

Thiết bị điều hướng chống nhiễu và chống giả mạo GNSS 4 thành phần cho nền tảng UAV dân dụng

Số lượng:
sẵn có:





hỏi thăm Thêm vào giỏ

Mô tả sản phẩm

Ăng-ten giả mạo là ăng-ten GNSS tần số đơn mới vượt xa các thiết kế chỉ ngăn chặn truyền thống bằng cách giải quyết cả các mối đe dọa gây nhiễu và giả mạo trong một thiết bị nhỏ gọn. Nó hỗ trợ BDS B1I/B1C, GPS L1 và Galileo E1, đồng thời được định vị cho các nền tảng dân sự và thương mại cần tín hiệu điều hướng rõ ràng hơn, nhận biết nhiễu và khả năng phục hồi mạnh mẽ hơn trong môi trường RF phức tạp.

Tổng quan về sản phẩm

Không giống như các ăng-ten chống nhiễu trước đây tập trung chủ yếu vào việc chặn nhiễu, AJ‑S4100 kết hợp khả năng chống nhiễu và chống giả mạo ở đầu máy thu thông qua xử lý tín hiệu mảng và giảm thiểu nhiễu theo thời gian thực. Hệ thống có thể chủ động vô hiệu hóa tối đa 3 thiết bị gây nhiễu triệt tiêu đồng thời xác định và xử lý tối đa 2 nguồn giả mạo, bao gồm giả mạo phát lại và giả mạo tổng hợp, giúp cải thiện độ tin cậy vào dữ liệu điều hướng thay vì chỉ tăng cường khả năng sống sót của tín hiệu.

Một ưu điểm nữa là nhận thức về môi trường nhiễu: ăng-ten có thể báo cáo công suất triệt tiêu nhiễu, số lượng thiết bị gây nhiễu triệt tiêu và số lượng nguồn giả mạo trong thời gian thực, hỗ trợ giám sát thông minh hơn, hành vi nền tảng an toàn hơn và đưa ra quyết định hệ thống nhanh hơn. Điều này làm cho AJ‑S4100 trở nên rất phù hợp với UAV và các hệ thống thương mại khác cần cả tính liên tục điều hướng và giám sát tính xác thực của tín hiệu.

Các tính năng chính

Thiết kế bảo vệ kép để ngăn chặn các cuộc tấn công gây nhiễu, giả mạo và ngăn chặn hỗn hợp.

Kiến trúc mảng bốn thành phần giúp giảm thiểu nhiễu không gian và bảo vệ giao diện người dùng ổn định.

Hỗ trợ hoạt động tần số đơn BDS B1I/B1C, GPS L1 và Galileo E1.

Nhận biết nhiễu theo thời gian thực với báo cáo về công suất thiết bị gây nhiễu, số lượng thiết bị gây nhiễu và số lượng nguồn giả mạo.

Bộ thu tích hợp được tối ưu hóa cho môi trường nhiễu mạnh và ứng dụng UAV.

Làm sạch đầu ra RF sau khi triệt tiêu và giảm thiểu giả mạo cho thiết bị định vị xuôi dòng.

Vỏ 100 mm × 100 mm nhỏ gọn, trọng lượng nhẹ và bảo vệ môi trường được xếp hạng IP65 để triển khai tại hiện trường.

Thông số kỹ thuật

Hiệu suất tín hiệu và bảo vệ

Mục	Đặc điểm kỹ thuật
Loại sản phẩm	Ăng-ten chống nhiễu và chống giả mạo hiệu suất cao tần số đơn
Các ban nhạc được hỗ trợ	BDS B1I/B1C, GPS L1, Galileo E1
Số phần tử mảng	4 yếu tố
Các loại chống nhiễu	Gây nhiễu băng thông rộng, băng hẹp, quét tần số, xung và triệt tiêu kết hợp
Số lượng thiết bị gây nhiễu được xử lý	1 đến 3 nguồn từ các hướng khác nhau
Khả năng chống nhiễu băng thông rộng đơn	Tỷ lệ nhiễu trên tín hiệu ≥115 dB @ -130 dBm
Ba khả năng chống nhiễu băng thông rộng	Tỷ lệ nhiễu trên tín hiệu ≥100 dB @ -130 dBm
Các loại chống giả mạo	Phát lại giả mạo, giả mạo tổng quát
Nguồn giả mạo	Lên đến 2 nguồn từ các hướng khác nhau
Xử lý giả mạo đặc biệt	Tín hiệu giả mạo có tỷ lệ J/S ≥30 dB được phân loại và xử lý dưới dạng gây nhiễu triệt tiêu
Nhận thức về môi trường	Báo cáo thời gian thực về công suất gây nhiễu, số lượng thiết bị gây nhiễu và số lượng nguồn giả mạo

Đầu ra và máy thu RF

Mục	Đặc điểm kỹ thuật
Công suất đầu ra RF	-55 dBm đến -70 dBm
Trở kháng RF	50 ohm
Đầu ra VSWR	2.0
Đầu nối RF	SMA-K
Chức năng đầu ra RF	Làm sạch tín hiệu điều hướng B1/L1/E1 sau khi giảm nhẹ
Khả năng thu	Bộ thu điều hướng tích hợp để can thiệp mạnh và sử dụng UAV
Độ chính xác ngang	7 m, 95%, PDOP≤4
Độ chính xác theo chiều dọc	9m, 95%, PDOP≤4
Độ chính xác vận tốc	.20,2 m/s, 95%

Nguồn và giao diện

Mục	Đặc điểm kỹ thuật
Điện áp hoạt động	DC 12V đến 36V
Tiêu thụ điện năng trung bình	≤7 W điển hình ở chế độ liên tục của máy thu
Tiêu thụ điện năng hoạt động của AJ	10 W có hoạt động chống nhiễu

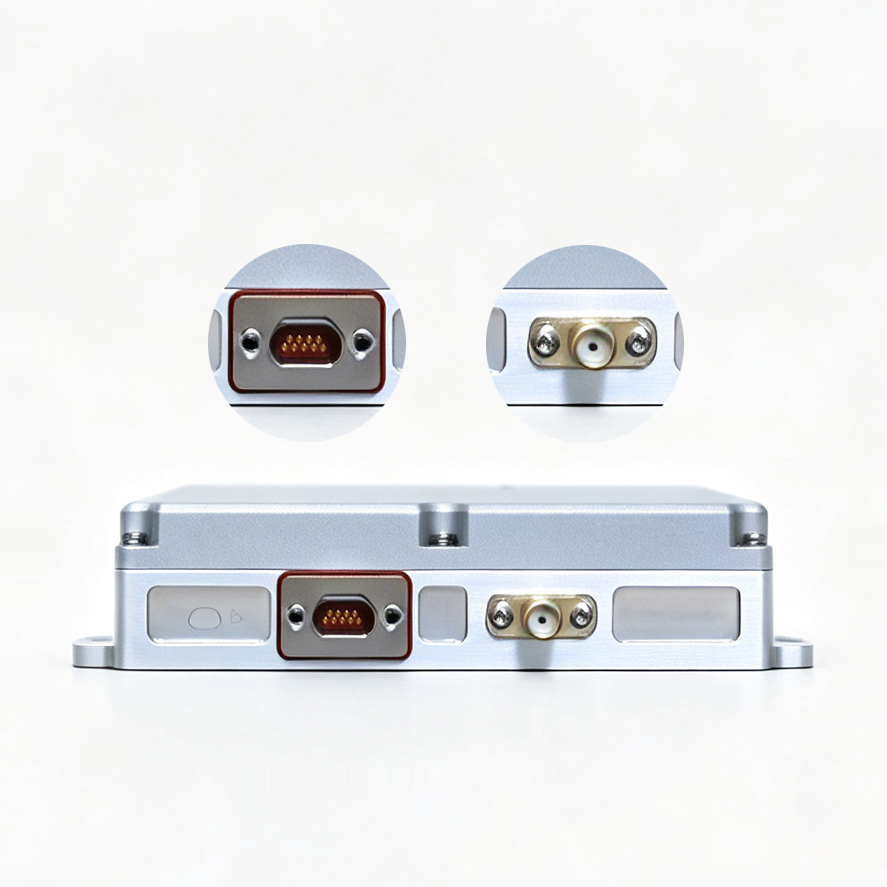

Đầu nối nguồn/dữ liệu	J30J-9ZK
Cấp độ nối tiếp	LVTTL 3.3V mặc định

Giao diện nguồn và dữ liệu J30J

Ghim	Tín hiệu	Sự miêu tả	Ghi chú
1	+12V~+36V	Đầu vào nguồn	Đơn vị cung cấp điện
2	+12V~+36V	Đầu vào nguồn
3	GND	Mặt đất điện
4	GND	Mặt đất điện
5	RX1	nhận được TTL	Cổng nối tiếp máy thu, đầu vào dữ liệu
6	RX2	nhận được TTL	Cổng nối tiếp chống nhiễu
7	TX2	truyền TTL
8	TX1	truyền TTL	Cổng nối tiếp máy thu, 5 Hz, 115200 baud, UBX với PVT/DOP/SAT/TIMEGPS theo mặc định
9	GND	Mặt đất tín hiệu

Dữ liệu cơ học và môi trường

Mục	Đặc điểm kỹ thuật
Kích thước	100 mm × 100 mm × 24,5 mm (± 0,5 mm)
Cân nặng	280 g
Hoàn thiện nhà ở	Nhôm tự nhiên có tính dẫn điện oxy hóa, mái vòm màu xám bạc
Nhiệt độ hoạt động	-40oC đến +70oC, 10%–90% RH, không ngưng tụ
Nhiệt độ bảo quản	-45oC đến +85oC, 10%–95% RH, không ngưng tụ
Đánh giá chống thấm nước	Không thấp hơn IP65
Chống kiệt sức	≥10 W
Kiểm tra sốc	ISO 19453-3:2018
Kiểm tra độ rung	ISO 5309:2023

Cài đặt và ứng dụng

Ăng-ten được lắp đặt bằng cách sử dụng các đinh tán lục giác và vít lò xo, với mặt đế nhằm mục đích tản nhiệt tốt và mặt trên hướng ra ngoài trời để thu sóng GNSS. Khi ăng-ten được gắn dưới lớp che phủ, vật liệu phía trên ăng-ten phải trong suốt RF với khả năng truyền băng tần L ít nhất 92% để duy trì chất lượng tín hiệu.

Ăng-ten phù hợp với các máy bay không người lái thương mại, hệ thống tự động và các nền tảng điều hướng dân sự khác, nơi có cả vấn đề ngăn chặn nhiễu và nhận thức giả mạo. Nếu bạn cần thảo luận kỹ thuật hoặc tư vấn sản phẩm, vui lòng liên hệ với chúng tôi qua email hoặc WhatsApp.

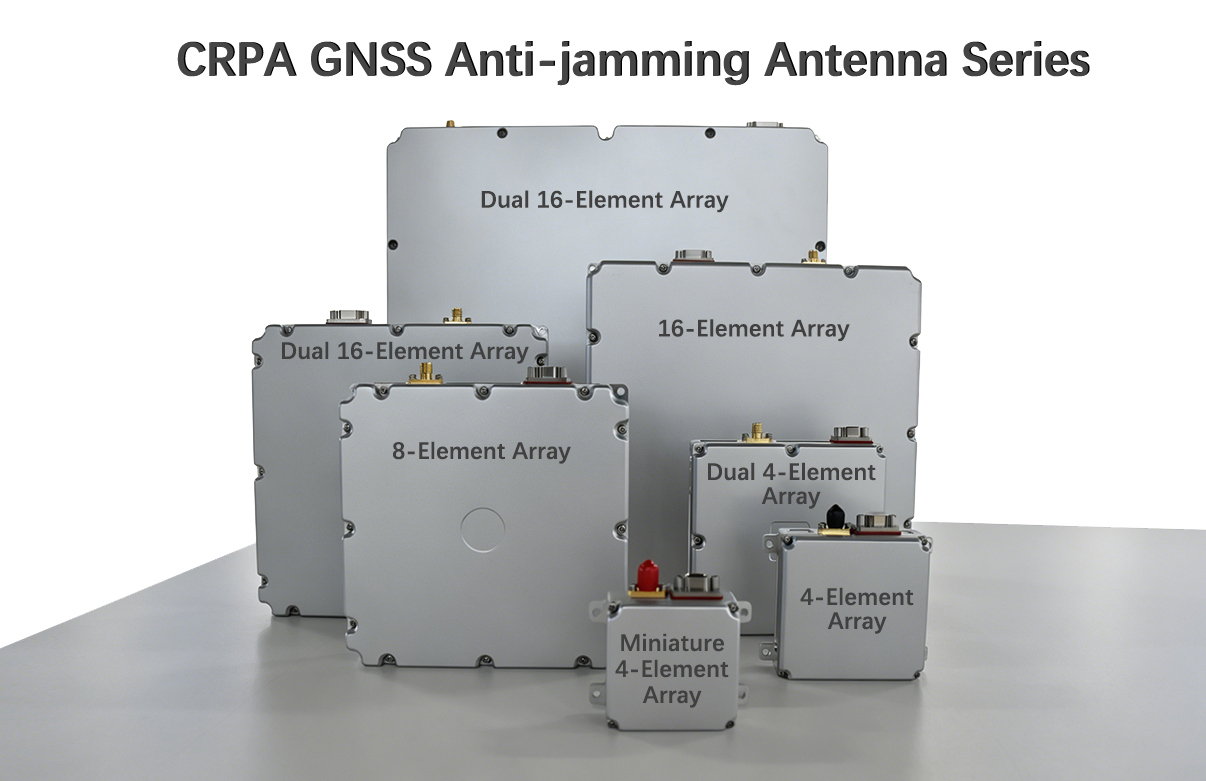

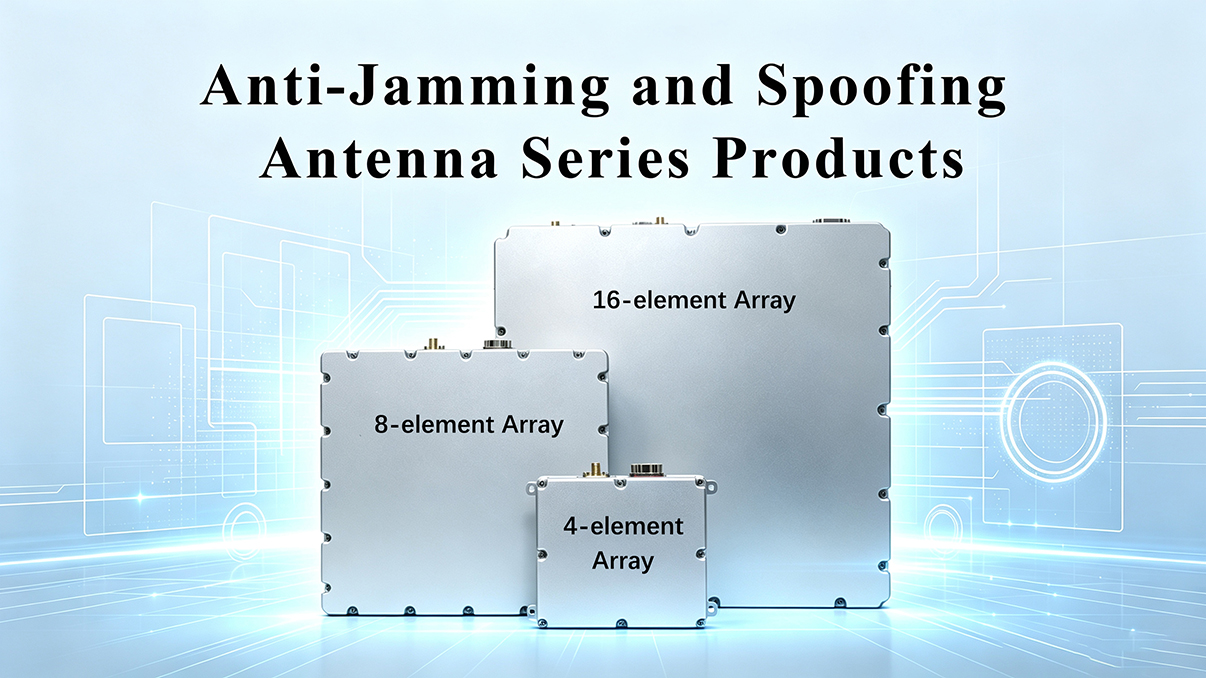

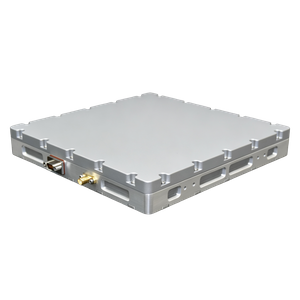

Tại đây, chúng tôi giới thiệu nhiều loại sản phẩm ăng-ten chống nhiễu và chống giả mạo hơn để giúp bạn chọn sản phẩm đáp ứng tốt nhất nhu cầu của mình.
