Antena Anti-Jamming dan Anti-Spoofing GNSS 16 Elemen Ganda

Kuantitas:
Tersedianya:





Menanyakan Tambahkan ke Keranjang

Deskripsi Produk

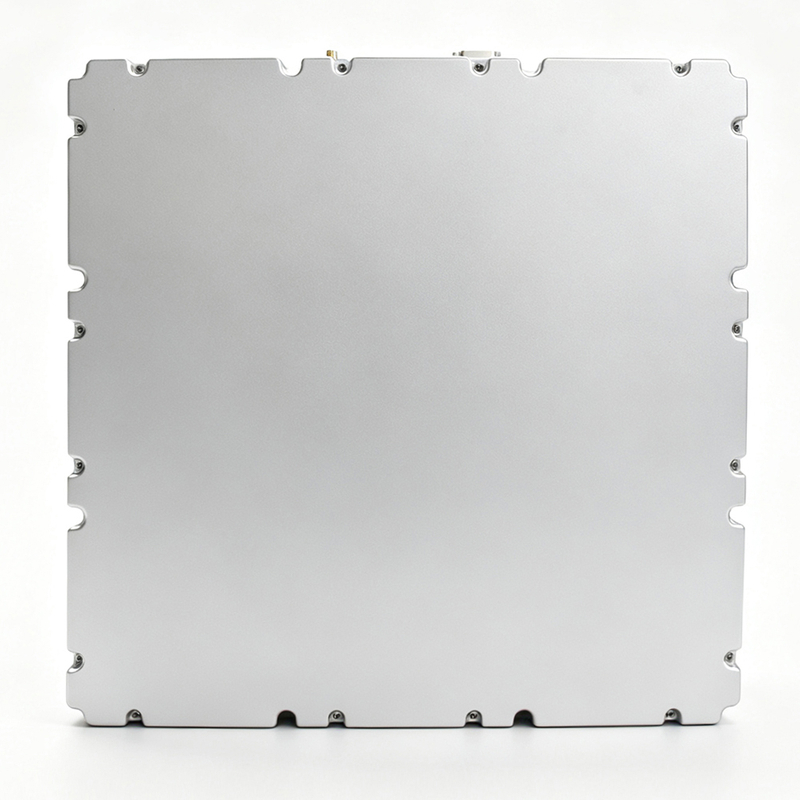

AJ‑SX370D adalah antena perlindungan GNSS frekuensi ganda dan 16 elemen ganda yang dirancang untuk platform sipil dan komersial yang memerlukan navigasi yang dapat diandalkan di lingkungan RF yang sulit. Teknologi ini memadukan penekanan interferensi, ketahanan terhadap spoofing, penerimaan L1/L5 multikonstelasi, dan kesadaran RF real-time dalam satu unit terintegrasi.

Antena Anti-jamming dan Anti-spoofing CRPA 16 elemen.png

Ikhtisar Produk

Sistem navigasi bisa gagal dalam dua cara yang sangat berbeda: jammer dapat mengalahkan sinyal satelit yang lemah, sementara sumber spoofing dapat meniru sinyal yang sah dan secara bertahap menjauhkan posisi atau waktu yang dihitung dari kenyataan. AJ‑SX370D dirancang untuk mengatasi kedua tantangan di front end GNSS, membantu penerima membedakan, memantau, dan memitigasi kondisi RF yang tidak diinginkan sebelum mengganggu navigasi platform.

Antena mendukung pita frekuensi BDS B1I/B1C, Galileo E1, GPS L1 dan GPS L5. Arsitektur susunan dua elemen 16 elemennya ditujukan untuk platform yang penerimaan GNSS antena tunggal standarnya tidak memadai, termasuk UAV industri, sistem darat otonom, platform pemetaan bergerak, navigasi laut profesional, robotika, dan aplikasi komersial sah lainnya.

Mengapa Memilih AJ‑SX370D

Cakupan GNSS frekuensi ganda mendukung penerimaan sinyal BDS B1I/B1C, Galileo E1, dan GPS L1/L5, membantu meningkatkan ketersediaan sinyal dan ketahanan navigasi.
Arsitektur CRPA dua elemen 16 elemen memberikan resolusi spasial tinggi untuk menekan interferensi RF di lingkungan sinyal yang kompleks.
Gabungan perlindungan anti-jamming dan anti-spoofing membantu melawan interferensi broadband, pita sempit, pulsa, frekuensi sapuan, dan penekanan gabungan, serta pemutaran ulang dan spoofing generatif.
Kemampuan multi-sumber mendukung mitigasi 1–15 gangguan penindasan dan pemrosesan hingga 8 sumber spoofing yang datang dari arah berbeda.
Kesadaran interferensi real-time melaporkan daya jamming, jumlah sumber jamming, dan jumlah sumber spoofing untuk mendukung pemantauan sistem dan keputusan operasional.
Integrasi fleksibel mendukung konfigurasi receiver internal atau koneksi ke receiver eksternal, dengan output RF yang dibersihkan setelah pemrosesan interferensi.
Desain lapangan yang kokoh mencakup peringkat perlindungan IP65 atau lebih tinggi, rentang pengoperasian -40℃ hingga +70℃, dan referensi uji guncangan/getaran UAS sipil.

Kinerja Inti

Fitur	Kemampuan AJ‑SX370D
Kategori produk	Antena anti-jamming dan anti-spoofing GNSS frekuensi ganda
Konfigurasi susunan	Array 16 elemen ganda
Band GNSS yang didukung	BDS B1I/B1C, Galileo E1, GPS L1/L5
Jenis interferensi penindasan	Broadband, pita sempit, pulsa, frekuensi sapuan, dan interferensi gabungan
Sumber gangguan penindasan	1–15 sumber dari berbagai arah
Penekanan broadband tunggal	≥115 dB @ -130 dBm
Tujuh penekan broadband	≥105 dB @ -130 dBm
Lima belas penekan broadband	≥90 dB @ -130 dBm
Jenis spoofing	Memutar ulang spoofing dan spoofing generatif
Pemrosesan sumber spoofing	Hingga 8 sumber dari berbagai arah
Data kesadaran RF	Daya jamming, jumlah jammer, dan jumlah sumber spoofing

Spesifikasi RF dan Penerima

Parameter	Spesifikasi
Konektor keluaran RF	SMA‑K
Tingkat keluaran RF	-55 dBm hingga -70 dBm
Impedansi RF	50Ω
Keluaran VSWR	≤2.0
Pita keluaran RF	B1 / E1 / L1 + L5
Ketahanan terhadap burnout port antena	≥10 W
Keluaran penerima bawaan	Data posisi dan kecepatan melalui antarmuka data
Akurasi posisi horizontal	≤7 m, 95%, PDOP ≤4
Akurasi posisi vertikal	≤9m, 95%, PDOP ≤4
Akurasi pengukuran kecepatan	≤0,2 m/s, 95%

Antarmuka Listrik dan Data

Parameter	Spesifikasi
Tegangan operasi	DC 24V–36V
Konsumsi daya tipikal	≤40 W, mode kontinu penerima
Tenaga maksimum dengan AJ aktif	≤78 W
Konektor daya dan data	J30J‑25ZKP, 25 pin
Tingkat serial bawaan	LVTTL 3.3V
Keluaran data penerima	5Hz, 115200 baud; UBX dengan pesan PVT, DOP, SAT dan TIMEGPS secara default
Memantau dan meningkatkan tautan	Antarmuka RS232 untuk master L1/L5 dan dukungan chip sekunder, ditambah pelaporan deteksi interferensi

Antena susunan anti jamming BDS B1I B1C GNSS.jpg

Data Mekanik dan Lingkungan

Parameter	Spesifikasi

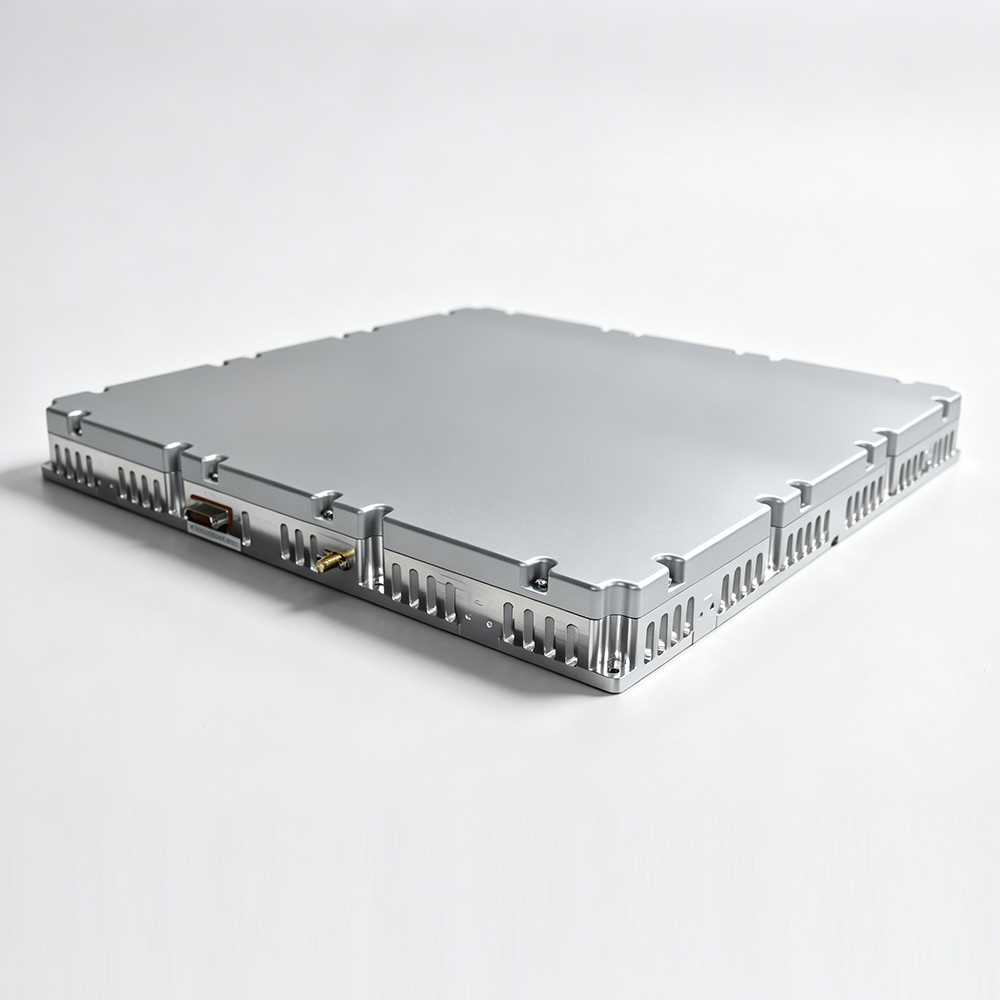

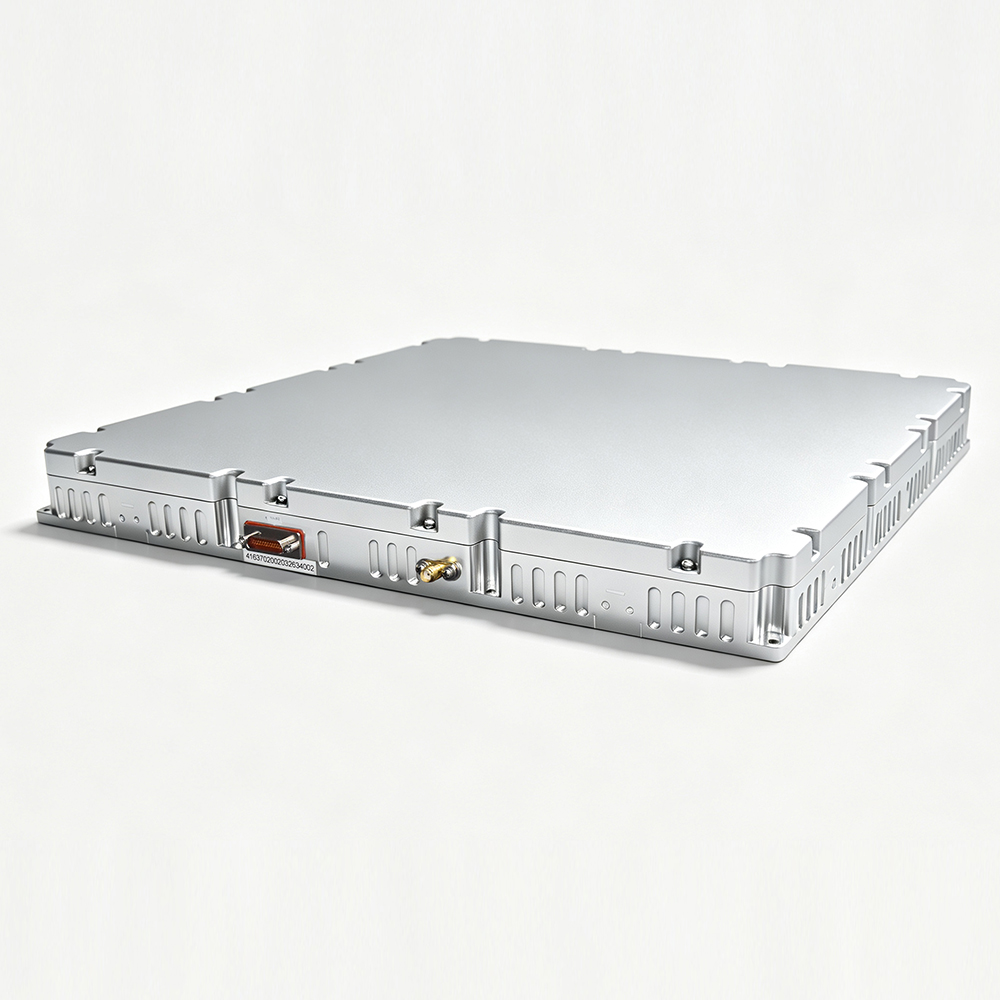

Ukuran	370mm × 370mm × 28mm (±0,5mm)
Berat	≤2800 gram
Perumahan	Bodi aluminium teroksidasi konduktif dengan radome perak abu-abu/putih
Pemasangan	Lubang pemasangan samping 8 × M3; empat braket pemasangan disediakan
Suhu pengoperasian	-40℃ hingga +70℃, 10%–90% RH, tanpa kondensasi
Suhu penyimpanan	-45℃ hingga +85℃, 10%–95% RH, tanpa kondensasi
Perlindungan masuknya	IP65 atau lebih tinggi
Referensi uji kejut	ISO 19453‑3:2018
Referensi uji getaran	ISO 5309:2023

Aplikasi Sipil

AJ‑SX370D dirancang untuk penggunaan sipil dan komersial yang sah di lingkungan yang navigasinya mungkin terpengaruh oleh infrastruktur padat, kebisingan elektromagnetik industri, atau interferensi GNSS yang tidak disengaja. Aplikasi yang umum meliputi:

Platform udara tak berawak
Platform multirotor dan sayap tetap beroperasi di infrastruktur, lahan pertanian, dan medan terbuka.
Pemetaan presisi tinggi
Survei udara dan seluler berfungsi di mana kualitas penentuan posisi menentukan nilai kumpulan data.
Operasi maritim
Kapal permukaan yang tidak berawak, peralatan pelabuhan dan anjungan survei pantai.
Sistem tanah otonom

Kendaraan otonom dan peralatan lokasi yang beroperasi di lokasi swasta dan industri.

Inspeksi listrik & utilitas
Rute inspeksi dekat dengan infrastruktur tegangan tinggi dan struktur logam padat.
Operasi pertanian
Penyemprotan, penyemaian, dan pemetaan lapangan yang bergantung pada keakuratan garis yang dapat diulang.
Kehutanan & lingkungan hidup
Survei kanopi, pemantauan lingkungan dan program pengelolaan lahan.
Logistik & pengiriman
Platform pengiriman komersial berbasis rute yang beroperasi di kawasan terbangun.
Tanggap darurat sipil
Pencarian, penilaian, dan penerbangan kesadaran situasional untuk organisasi tanggap sipil.

Panduan Instalasi

Pasang unit dengan braket dan pengencang yang tersedia, sisakan aliran udara yang cukup di bawah dasar logam untuk pembuangan panas. Permukaan penerima antena harus menghadap ke langit terbuka dengan hambatan minimal. Saat dipasang di bawah penutup platform, gunakan bahan transparan RF dengan transmisi L-band minimal 92% untuk mengurangi redaman sinyal GNSS yang berguna.

Untuk diskusi teknis, persyaratan OEM/ODM, penyesuaian antarmuka, atau permintaan penawaran, silakan hubungi kami melalui email atau WhatsApp. Tim teknik kami dapat membantu mengevaluasi lingkungan pengoperasian Anda dan merekomendasikan konfigurasi perlindungan GNSS yang sesuai.

Seri Antena Array Anti-jamming & Anti-spoofing.png

Jika proyek Anda memerlukan tingkat perlindungan GNSS yang berbeda, CHREDSUN menawarkan portofolio produk yang lebih luas untuk mendukung berbagai aplikasi navigasi sipil dan komersial. Selain produk ini, kami menyediakan tujuh model antena anti-jamming GNSS yang dirancang terutama untuk mengurangi interferensi penekanan, serta empat model antena anti-jamming dan anti-spoofing terintegrasi yang mengatasi pemblokiran sinyal dan ancaman sinyal palsu yang menipu.
