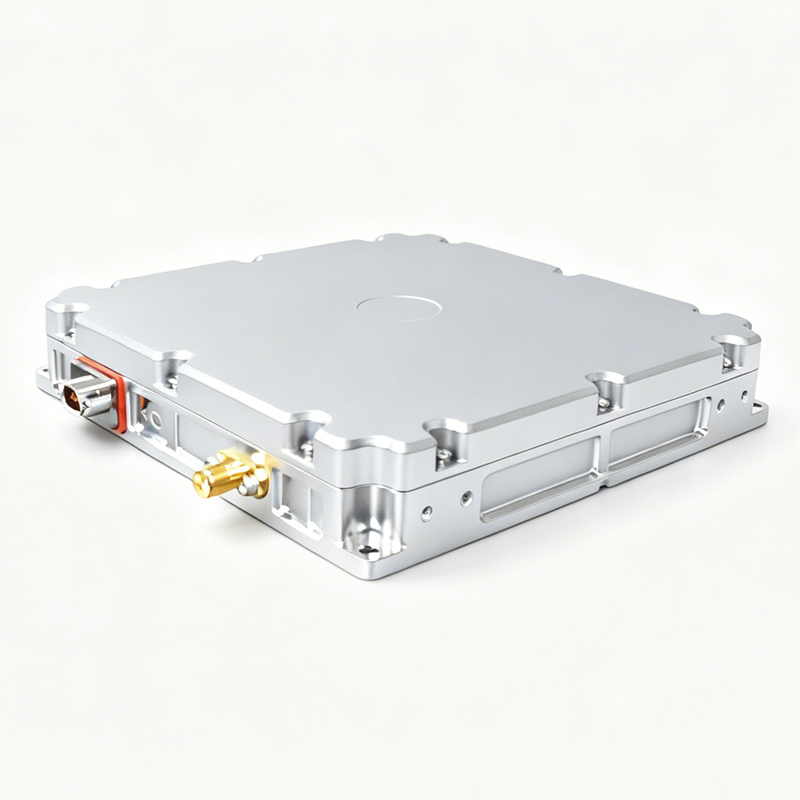

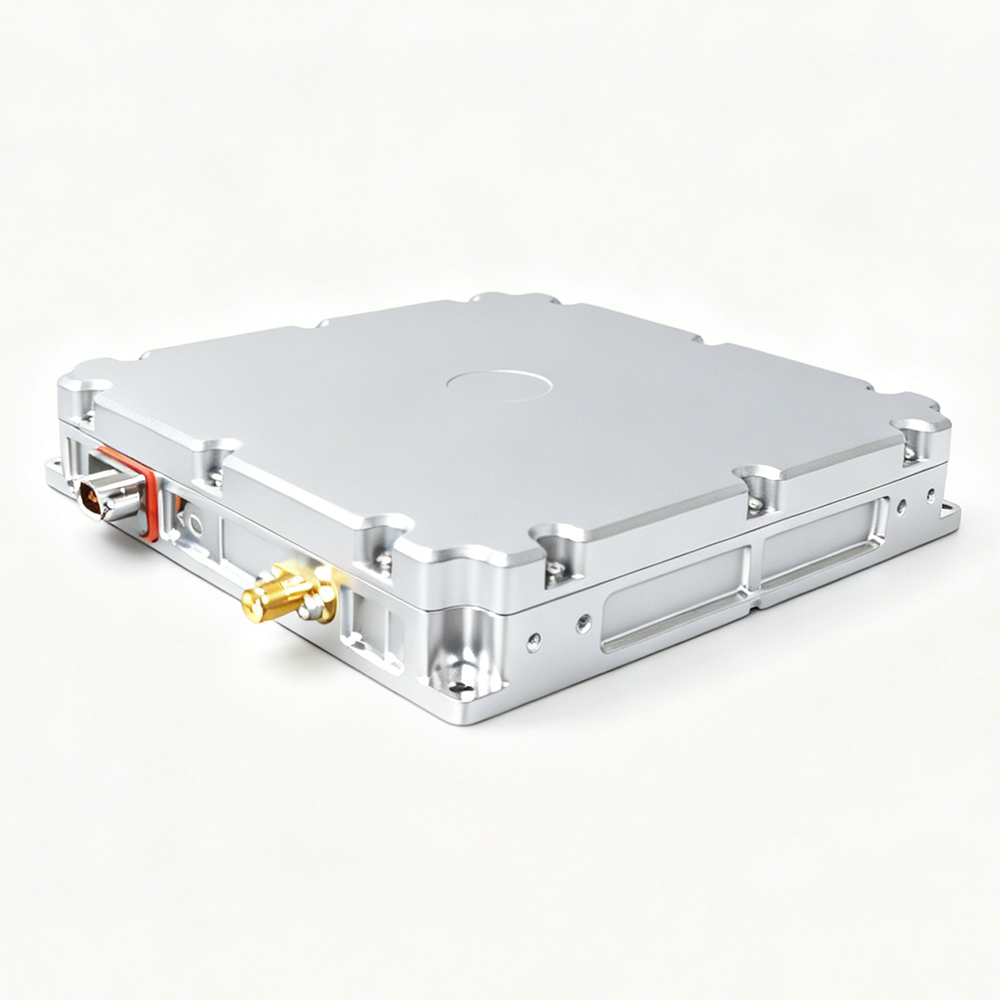

Автономит нисгэгчгүй тээврийн хэрэгсэлд зориулсан BDS GPS Galileo 8-Element Анти-Бүгдрэлийн GNSS антен

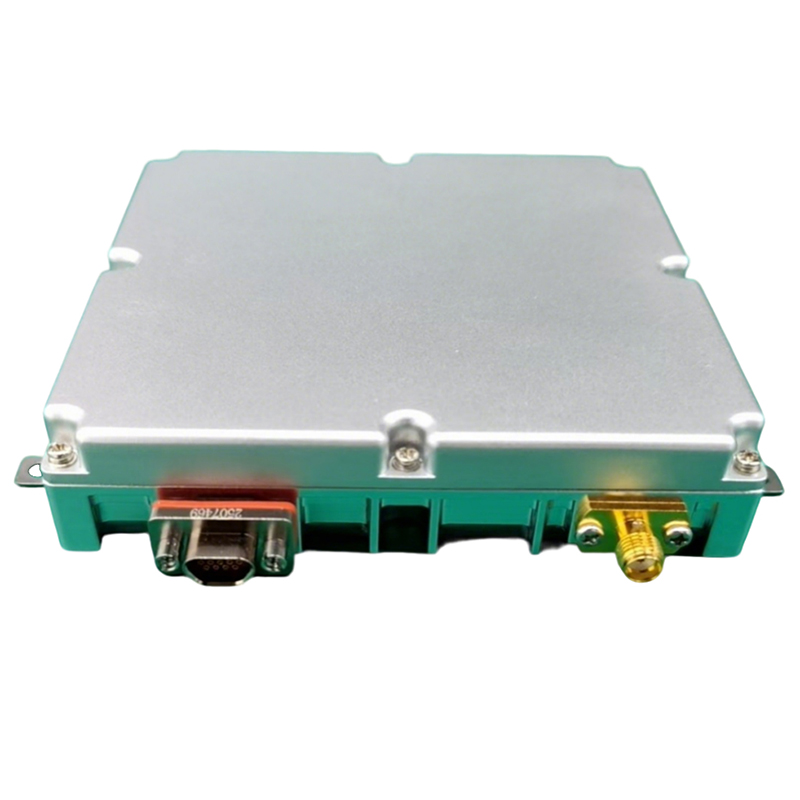

BDS GPS Galileo 8-Element Анти-Бүгдрэл GNSS антен

Автономит нисгэгчгүй тээврийн хэрэгсэлд зориулсан BDS GPS Galileo 8-Element Анти-Бүгдрэлийн GNSS антен

Тоо хэмжээ:
Боломжтой байдал:





лавлах Сагсанд нэмнэ үү

Бүтээгдэхүүний тодорхойлолт

Бүтээгдэхүүний хураангуй

Түгжрэлээс хамгаалах антенууд нь BDS B1, GPS L1, Galileo E1 болон өргөтгөсөн GLONASS G1 зурвасуудыг хүлээн авч боловсруулдаг бөгөөд тогтвортой RF гаралт болон нэмэлт дотоод байршлын шийдлүүдийг хангадаг. Түүний загвар нь цахилгаан бага зарцуулдаг авсаархан орон сууцанд урд талын хүлээн авалт, олшруулалт, шүүлтүүр, хөндлөнгийн оролцооны эсрэг алгоритмууд болон RF гаралтыг хослуулсан.

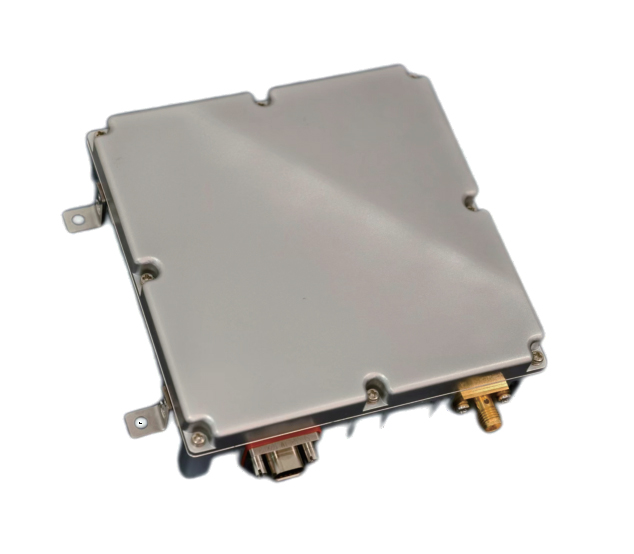

Түгжрэлээс хамгаалах антен (5)

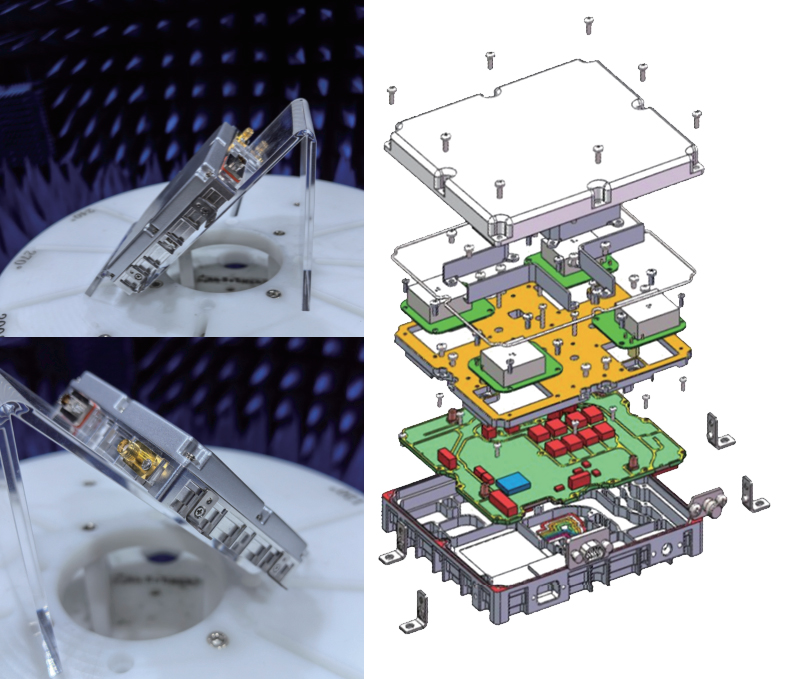

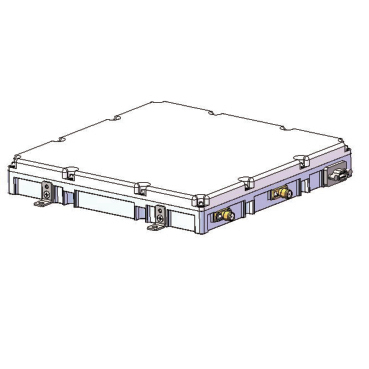

Түгжрэлээс хамгаалах антенны бүтцийн диаграм

Үндсэн давуу тал

8 элементтэй Анти-Бүдрэлээс хамгаалах антенны массив бүтэц нь орон зайн шүүлтүүр, олон чиглэлээс хүчтэй хөндлөнгийн оролцоог дарах боломжийг олгодог.
B1, L1, E1 болон өргөтгөсөн G1 мужуудад өргөн зурвасын, нарийн зурвасын, шүүрдэх, импульс болон хосолсон түгжрэлийг үр дүнтэй бууруулах.
Ашигтай хиймэл дагуулын дохиог хадгалахын зэрэгцээ долоо хүртэлх бие даасан саатлын эх үүсвэрийг нэгэн зэрэг дарахыг дэмждэг.
GNSS хүлээн авагчийн нэгдсэн сонголт нь системийн хялбаршуулсан загварт зориулж өгөгдлийн интерфейсээр дамжуулан байршил, хурдны үр дүнг шууд хүргэдэг.
Тогтмол гүйдлийн оролтын өргөн хүрээ, ердийн цахилгаан зарцуулалт нь машин, хөлөг онгоц, нисгэгчгүй платформ, суурин суурилуулалтад тохиромжтой.
Бат бөх хаалт, IP65 түвшний битүүмжлэл, үйлдвэрлэлийн температурын хүрээ нь гадаа болон хөдөлгөөнт орчинд тогтвортой ажиллагааг хангадаг.

Ердийн хэрэглээний тохиолдол

Маргаантай RF-ийн орчинд ажилладаг газрын болон агаарын довтолгооноос хамгаалах системийн навигаци ба цаг хугацаа.
Хиймэл дагуулын уян хатан навигаци, GNSS дохионы өндөр хүртээмжийг шаарддаг UAV, нисэх онгоц, далайн платформууд.
Дэд бүтцийн чухал цаг хугацаа, холбооны суурь станцууд, өндөр нарийвчлалтай тоног төхөөрөмж нь болзошгүй хөндлөнгийн нөлөөнд автдаг.

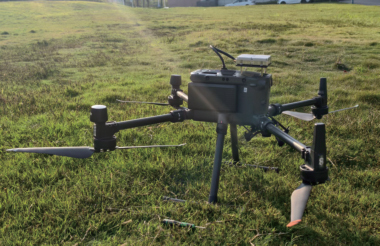

Дронуудад зориулсан түгжрэлээс хамгаалах антенууд

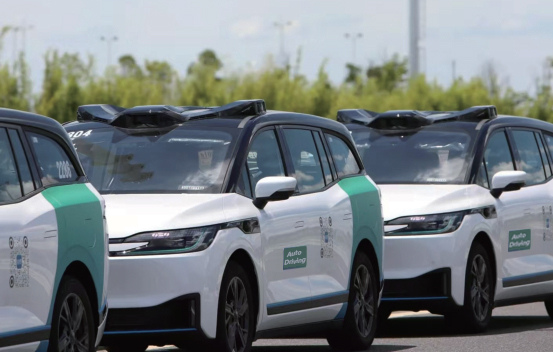

Автономит машинд зориулсан түгжрэлээс хамгаалах антен

Үндсэн үзүүлэлтүүд

Ангилал	зүйлийн	үнэ цэнэ / Тодорхойлолт
GNSS одны ордууд	Системүүд	BDS, GPS, Galileo, өргөтгөсөн GLONASS дэмжлэг
Давтамжийн зурвасууд	Дохио	BDS_B1C/B1I, GPS_L1C/A, Galileo_E1, GLONASS_G1 (өргөтгөсөн)
Массив дизайн	Элементүүдийн тоо	8 элементийн массив
Түгжрэлийн эсрэг гүйцэтгэл	Нэг өргөн зурвасын харьцаа	≥105 дБ @ -130 дБм
	Гурван өргөн зурвасын харьцаа	≥95 дБ @ -130 дБм
	Долоон өргөн зурвасын харьцаа	≥85 дБ @ -130 дБм
	Орон зайн хамрах хүрээ	Азимут 0°–360°, өндөр -90°–90°
RF-ийн шинж чанар	Гаралтын түвшин	-55 дБм-ээс -70 дБм
	Эсэргүүцэл	50 Ом
	VSWR	≤2.0
Баригдсан хүлээн авагч	Хэвтээ нарийвчлал	≤7 м (95%, PDOP ≤4)
	Босоо нарийвчлал	≤9 м (95%, PDOP ≤4)
	Хурдны нарийвчлал	≤0.2 м/с (95%)
Хүч	Нийлүүлэлтийн хүрээ	+9 В-оос +36 В хүртэл тогтмол гүйдэлтэй
	Ердийн эрчим хүчний хэрэглээ	≤15 Вт
Интерфейсүүд	RF холбогч	1 × SMA-K RF порт
	Эрчим хүч/өгөгдлийн холбогч	1 × J30J-9ZKP
Механик	Хэмжээ (L × W × H)	130 x 130 x 23.7 мм
	Масс	≤900 гр (дибаг хийх кабельгүй)
	Суурилуулалт	Доод тал: 4 × М3; тал: 4 × M2.5 урсгалтай нүх
Найдвартай байдал ба орчин	MTBF	≥2000 цаг
	Тасралтгүй ажиллагаа	≥24 цаг
	Ашиглалтын температур	-40℃-аас +70℃, 10%–90% RH, конденсацгүй
	Хадгалах температур	-45℃-аас +85℃, 10%–95% RH, конденсацгүй
	Хамгаалалт	IP65-аас багагүй

Интеграцийн сонголтууд

Түгжрэлээс хамгаалах антенууд нь хоёр төрлийн ажлын тохиргоог хангадаг: гацахаас хамгаалах RF дохиог гадаад хүлээн авагчид хүргэдэг зөвхөн RF горим, дотоод боловсруулалт нь навигацийн өгөгдлийг шууд гаргадаг хүлээн авагчийн горим. Горимын сонголтыг цуваа интерфэйсээр гүйцэтгэдэг бөгөөд системийн дизайнеруудад техник хангамжийн хамгийн бага өөрчлөлтөөр бүтээгдэхүүнийг өөр өөр архитектурт тохируулах боломжийг олгодог.

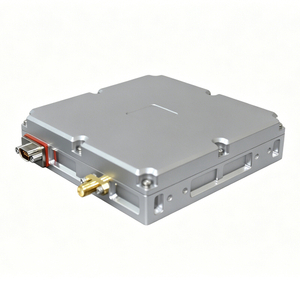

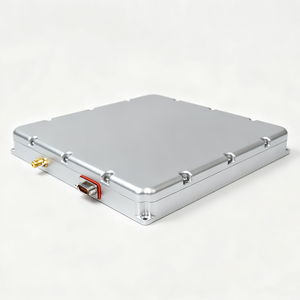

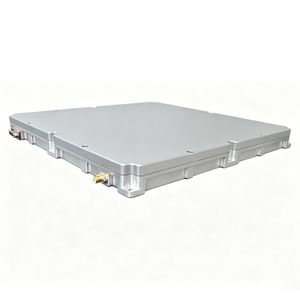

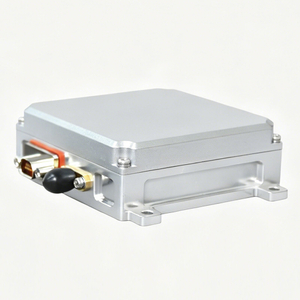

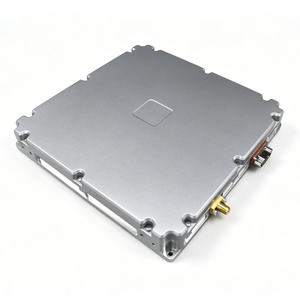

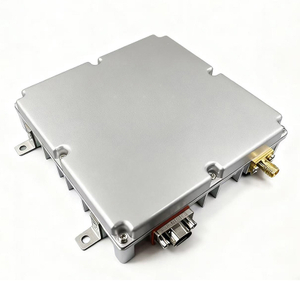

CRPA гацахаас хамгаалах антенны цуврал
