BDS GPS Galileo 8-elementna protimotilna GNSS antena

BDS GPS Galileo 8-elementna protimotilna GNSS antena za avtonomna vozila z droni

Količina:
Razpoložljivost:





Povprašajte Dodaj v košarico

Opis izdelka

Povzetek izdelka

Anti-Jamming Antene sprejemajo in obdelujejo pasove BDS B1, GPS L1, Galileo E1 in razširjene pasove GLONASS G1, kar zagotavlja stabilen RF izhod in izbirne notranje rešitve za določanje položaja. Njegova zasnova združuje sprednji sprejem, ojačanje, filtriranje, algoritme proti motnjam in RF izhod v kompaktnem ohišju z nizko porabo energije.

Antene proti motenju (5)

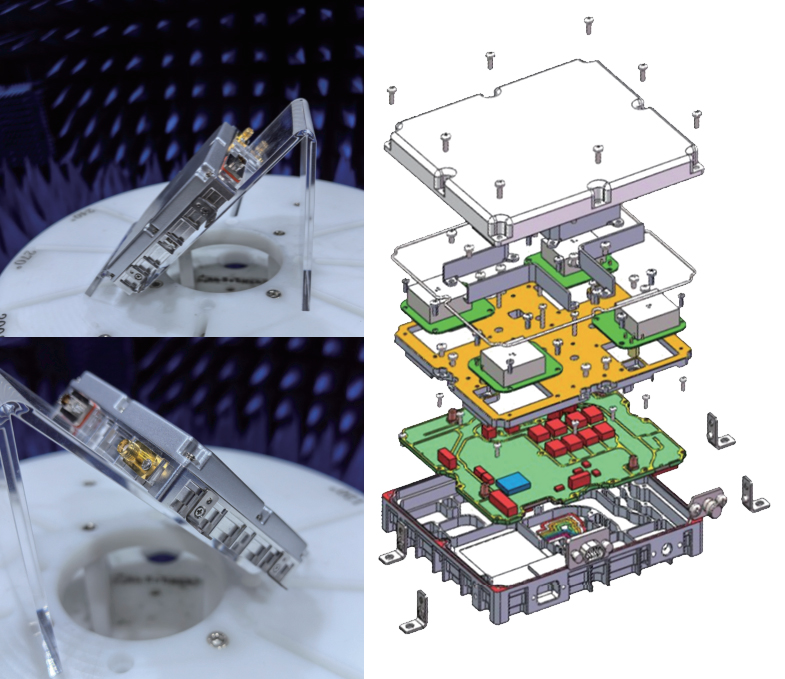

Diagram strukture protimotilnih anten

Temeljne prednosti

8-elementna struktura niza anten proti motenju omogoča prostorsko filtriranje in robustno zatiranje motenj iz več smeri.
Učinkovito ublažitev širokopasovnih, ozkopasovnih, sweep, impulznih in kombiniranih motenj v razponih B1, L1, E1 in razširjenih G1.
Podpira hkratno zatiranje do sedmih neodvisnih virov motenj, medtem ko ohranja uporabne satelitske signale.
Integrirana možnost sprejemnika GNSS zagotavlja rezultate položaja in hitrosti neposredno prek podatkovnega vmesnika za poenostavljeno zasnovo sistema.
Zaradi širokega vhodnega območja enosmernega toka in nizke tipične porabe energije je primeren za vozila, plovila, ploščadi brez posadke in fiksne instalacije.
Robustno ohišje, tesnjenje na ravni IP65 in industrijsko temperaturno območje zagotavljajo stabilno delovanje v zunanjih in mobilnih okoljih.

Tipični primeri uporabe

Navigacija in čas za zemeljske ali zračne obrambne sisteme, ki delujejo v spornih RF okoljih.
UAV, letala in pomorske platforme, ki zahtevajo prožno satelitsko navigacijo in visoko razpoložljivost signalov GNSS.
Časovna razporeditev kritične infrastrukture, komunikacijske bazne postaje in visoko natančna oprema, izpostavljena morebitnim motnjam.

Anti-moteče antene za drone

Anti-moteče antene za avtonomna vozila

Ključne specifikacije

Kategorija	Postavka	Vrednost / Opis
GNSS ozvezdja	Sistemi	BDS, GPS, Galileo, razširjena podpora GLONASS
Frekvenčni pasovi	Signali	BDS_B1C/B1I, GPS_L1C/A, Galileo_E1, GLONASS_G1 (razširjeno)
Oblikovanje nizov	Število elementov	8-elementni niz
Učinkovitost proti zatikanju	Enotno širokopasovno razmerje	≥105 dB @ -130 dBm
	Razmerje treh širokopasovnih povezav	≥95 dB @ -130 dBm
	Širokopasovno razmerje sedem	≥85 dB @ -130 dBm
	Prostorska pokritost	Azimut 0°–360°, elevacija -90°–90°
RF značilnosti	Izhodna raven	-55 dBm do -70 dBm
	Impedanca	50 Ω
	VSWR	≤2,0
Vgrajen sprejemnik	Horizontalna natančnost	≤7 m (95 %, PDOP ≤4)
	Navpična natančnost	≤9 m (95 %, PDOP ≤4)
	Natančnost hitrosti	≤0,2 m/s (95 %)
Moč	Ponudba	+9 V do +36 V DC
	Tipična poraba energije	≤15 W
Vmesniki	RF priključek	1 × SMA-K RF priključek
	Napajalni/podatkovni konektor	1 × J30J-9ZKP
Mehanski	Dimenzije (D × Š × V)	130 x 130 x 23,7 mm
	maša	≤900 g (brez kabla za odpravljanje napak)
	Montaža	Spodaj: 4 × M3; stran: 4 × M2,5 luknje z navojem
Zanesljivost in okolje	MTBF	≥2000 h
	Neprekinjeno delovanje	≥24 h
	Delovna temperatura	-40 ℃ do +70 ℃, 10%–90% RH, brez kondenzacije
	Temperatura skladiščenja	-45 ℃ do +85 ℃, 10%–95% RH, brez kondenzacije
	Zaščita	Ni nižji od IP65

Možnosti integracije

Antene za preprečevanje motenj zagotavljajo dve delovni konfiguraciji: način samo RF, kjer se RF signali proti motnjam prenašajo na zunanji sprejemnik, in način sprejemnika, kjer notranja obdelava neposredno oddaja navigacijske podatke. Izbira načina se izvaja prek serijskega vmesnika, kar oblikovalcem sistemov omogoča prilagajanje izdelka različnim arhitekturam z minimalno spremembo strojne opreme.

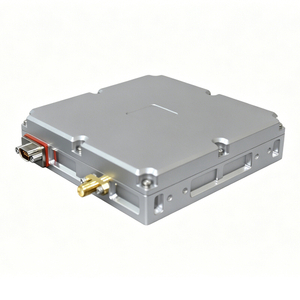

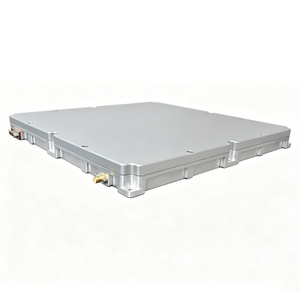

Serija anten za preprečevanje motenj CRPA
