BDS GPS Galileo 8-elementen anti-jamming GNSS-antenne

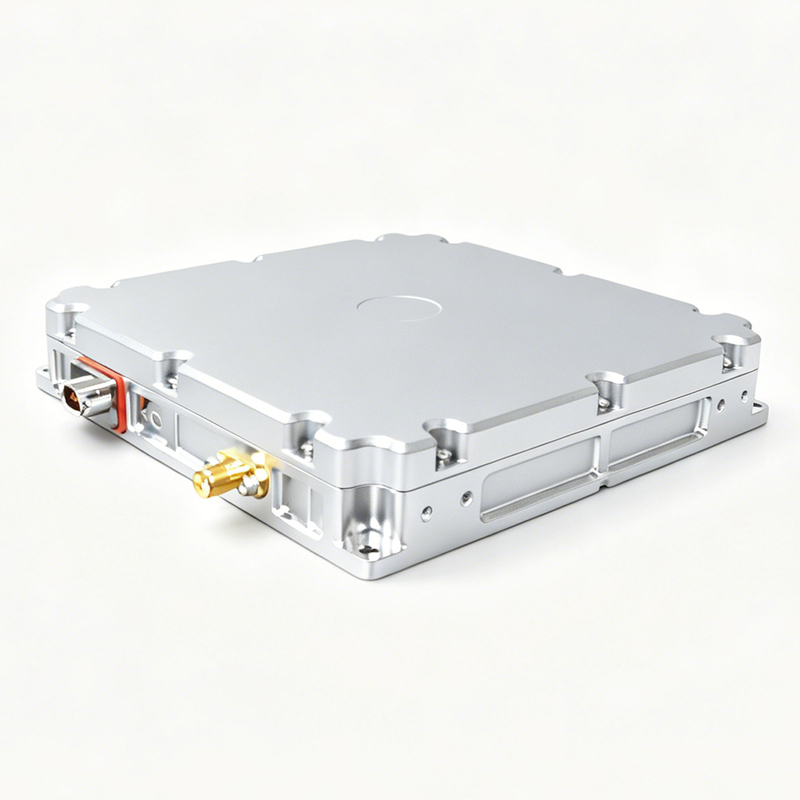

BDS GPS Galileo 8-Element Anti-Jamming GNSS-antenne voor autonome voertuigen met drones

Hoeveelheid:
Beschikbaarheid:





Informeer Voeg toe aan winkelwagen

Productbeschrijving

Productoverzicht

De anti-jammingantennes ontvangen en verwerken BDS B1-, GPS L1-, Galileo E1- en uitgebreide GLONASS G1-banden, waardoor een stabiele RF-uitvoer en optionele interne positioneringsoplossingen worden geboden. Het ontwerp combineert front-end ontvangst, versterking, filtering, anti-interferentie-algoritmen en RF-uitvoer in een compacte behuizing met een laag stroomverbruik.

Anti-jamming antennes (5)

Structuurdiagram van anti-jammingantennes

Kernvoordelen

Arraystructuur met anti-jamming-antennes met 8 elementen die ruimtelijke filtering en robuuste interferentie-onderdrukking vanuit meerdere richtingen mogelijk maakt.
Effectieve beperking van breedband-, smalband-, sweep-, puls- en gecombineerde storing over het B1-, L1-, E1- en uitgebreide G1-bereik.
Ondersteunt gelijktijdige onderdrukking van maximaal zeven onafhankelijke storingsbronnen, terwijl bruikbare satellietsignalen behouden blijven.
Geïntegreerde GNSS-ontvangeroptie levert positie- en snelheidsresultaten rechtstreeks via de data-interface voor een vereenvoudigd systeemontwerp.
Het brede DC-ingangsbereik en het lage typische stroomverbruik maken hem geschikt voor voertuigen, vaartuigen, onbemande platforms en vaste installaties.
Robuuste behuizing, afdichting op IP65-niveau en industrieel temperatuurbereik zorgen voor een stabiele werking in buiten- en mobiele omgevingen.

Typische gebruiksscenario's

Navigatie en timing voor verdedigingssystemen op de grond of in de lucht die opereren in betwiste RF-omgevingen.
UAV-, vliegtuigen- en maritieme platforms die veerkrachtige satellietnavigatie en hoge beschikbaarheid van GNSS-signalen vereisen.
Timing van kritieke infrastructuur, communicatiebasisstations en uiterst nauwkeurige apparatuur die wordt blootgesteld aan mogelijke interferentie.

Anti-Jamming Antennes voor drones

Anti-jamming-antennes voor autonome voertuigen

Belangrijkste specificaties

Categorie	Item	Waarde / Beschrijving
GNSS-sterrenbeelden	Systemen	BDS, GPS, Galileo, uitgebreide GLONASS-ondersteuning
Frequentiebanden	Signalen	BDS_B1C/B1I, GPS_L1C/A, Galileo_E1, GLONASS_G1 (uitgebreid)
Array-ontwerp	Aantal elementen	Array met 8 elementen
Anti-jamprestaties	Enkele breedbandverhouding	≥105 dB @ -130 dBm
	Drie breedbandverhouding	≥95 dB @ -130 dBm
	Zeven breedbandratio	≥85 dB @ -130 dBm
	Ruimtelijke dekking	Azimut 0°–360°, hoogte -90°–90°
RF-kenmerken	Uitgangsniveau	-55 dBm tot -70 dBm
	Impedantie	50 Ohm
	VSWR	≤2,0
Ingebouwde ontvanger	Horizontale nauwkeurigheid	≤7 m (95%, PDOP ≤4)
	Verticale nauwkeurigheid	≤9 m (95%, PDOP ≤4)
	Snelheidsnauwkeurigheid	≤0,2 m/s (95%)
Stroom	Leveringsbereik	+9 V tot +36 V gelijkstroom
	Typisch stroomverbruik	≤15 W
Interfaces	RF-connector	1 × SMA-K RF-poort
	Voeding/data-aansluiting	1 × J30J-9ZKP
Mechanisch	Afmetingen (L × B × H)	130 x 130 x 23,7 mm
	Massa	≤900 g (zonder foutopsporingskabel)
	Montage	Bodem: 4 × M3; zijkant: 4 × M2,5 draadgaten
Betrouwbaarheid & milieu	MTBF	≥2000 uur
	Continue werking	≥24 uur
	Bedrijfstemperatuur	-40℃ tot +70℃, 10%–90% RH, niet-condenserend
	Opslagtemperatuur	-45℃ tot +85℃, 10%–95% RH, niet-condenserend
	Bescherming	Niet lager dan IP65

Integratie Opties

De anti-jamming-antennes bieden twee werkconfiguraties: alleen-RF-modus, waarbij anti-jamming-RF-signalen worden afgeleverd aan een externe ontvanger, en ontvanger-modus, waarbij interne verwerking navigatiegegevens rechtstreeks uitvoert. De modusselectie wordt uitgevoerd via een seriële interface, waardoor systeemontwerpers het product met minimale hardwarewijzigingen kunnen aanpassen aan verschillende architecturen.
