BDS GPS Galileo Antena GNSS Anti-Jamming de 8 Elementos para drones vehículos autónomos

BDS GPS Galileo Antena GNSS antiinterferencias de 8 elementos

BDS GPS Galileo Antena GNSS Anti-Jamming de 8 Elementos para drones vehículos autónomos

Cantidad:
Disponibilidad:





Preguntar Añadir a la cesta

Descripción del Producto

Resumen del producto

Las antenas antiinterferencias reciben y procesan bandas BDS B1, GPS L1, Galileo E1 y GLONASS G1 extendida, proporcionando una salida de RF estable y soluciones de posicionamiento interno opcionales. Su diseño combina recepción frontal, amplificación, filtrado, algoritmos antiinterferencias y salida de RF en una carcasa compacta con bajo consumo de energía.

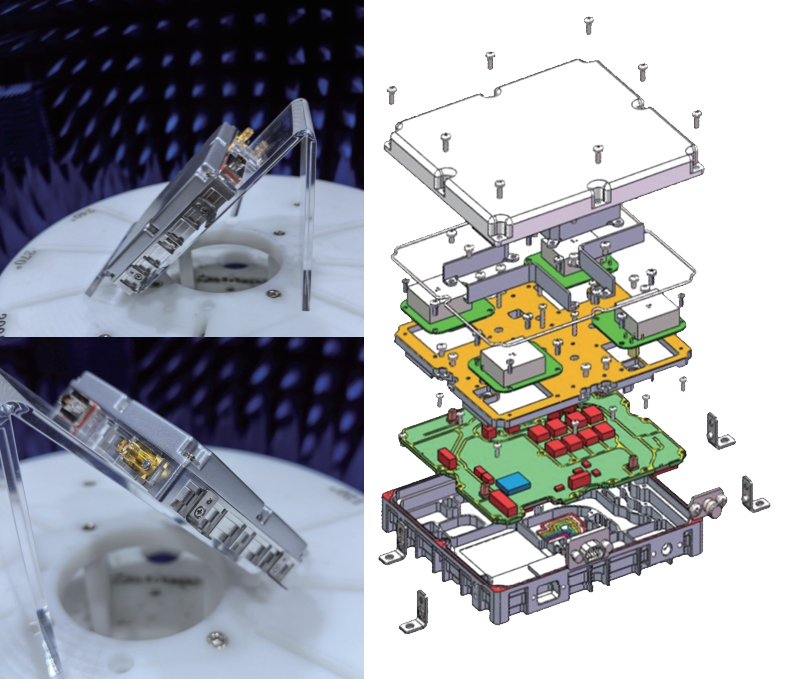

Antenas Anti-Jamming (5)

Diagrama de estructura de antenas anti-interferencias

Ventajas principales

Estructura de matriz de antenas antiinterferencias de 8 elementos que permite el filtrado espacial y una sólida supresión de interferencias desde múltiples direcciones.
Mitigación efectiva de interferencias de banda ancha, banda estrecha, barrido, pulso y combinadas en los rangos B1, L1, E1 y G1 extendido.
Admite la supresión simultánea de hasta siete fuentes de interferencia independientes mientras mantiene señales satelitales útiles.
La opción de receptor GNSS integrado ofrece resultados de posición y velocidad directamente a través de la interfaz de datos para simplificar el diseño del sistema.
El amplio rango de entrada de CC y el bajo consumo de energía típico lo hacen adecuado para vehículos, embarcaciones, plataformas no tripuladas e instalaciones fijas.
La carcasa robusta, el sellado de nivel IP65 y el rango de temperatura industrial garantizan un funcionamiento estable en entornos exteriores y móviles.

Casos de uso típicos

Navegación y sincronización para sistemas de defensa terrestres o aerotransportados que operan en entornos de RF en disputa.
UAV, aeronaves y plataformas marítimas que requieren navegación satelital resistente y alta disponibilidad de señales GNSS.
Temporización de infraestructura crítica, estaciones base de comunicación y equipos de alta precisión expuestos a posibles interferencias.

Antenas Anti-Jamming para drones

Antenas Anti-Jamming para vehículos autónomos

Especificaciones clave

Categoría	Artículo	Valor / Descripción
Constelaciones GNSS	Sistemas	BDS, GPS, Galileo, soporte GLONASS extendido
Bandas de frecuencia	Señales	BDS_B1C/B1I, GPS_L1C/A, Galileo_E1, GLONASS_G1 (extendido)
diseño de matriz	Número de elementos	matriz de 8 elementos
Rendimiento anti-atasco	Relación de banda ancha única	≥105dB @ -130dBm
	Relación de tres bandas anchas	≥95dB @ -130dBm
	Siete ratio de banda ancha	≥85dB @ -130dBm
	Cobertura espacial	Azimut 0°–360°, elevación -90°–90°
características de radiofrecuencia	Nivel de salida	-55 dBm a -70 dBm
	Impedancia	50 Ω
	VSWR	≤2.0
Receptor incorporado	Precisión horizontal	≤7 m (95%, PDOP ≤4)
	Precisión vertical	≤9 m (95%, PDOP ≤4)
	Precisión de velocidad	≤0,2 m/s (95%)
Fuerza	Rango de suministro	+9 V a +36 V CC
	Consumo de energía típico	≤15W
Interfaces	conector RF	1 × puerto RF SMA-K
	Conector de alimentación/datos	1 × J30J-9ZKP
Mecánico	Dimensiones (largo × ancho × alto)	130x130x23,7mm
	Masa	≤900 g (sin cable de depuración)
	Montaje	Abajo: 4 × M3; lateral: 4 × orificios roscados M2.5
Fiabilidad y medio ambiente	MTBF	≥2000h
	Operación continua	≥24h
	Temperatura de funcionamiento	-40 ℃ a +70 ℃, 10%–90% RH, sin condensación
	Temperatura de almacenamiento	-45 ℃ a +85 ℃, 10%–95% RH, sin condensación
	Protección	No inferior a IP65

Opciones de integración

Las antenas antiinterferencias proporcionan dos configuraciones de trabajo: modo de solo RF, donde las señales de RF antiinterferencias se envían a un receptor externo, y modo receptor, donde el procesamiento interno genera datos de navegación directamente. La selección del modo se realiza a través de una interfaz serie, lo que permite a los diseñadores de sistemas adaptar el producto a diferentes arquitecturas con cambios mínimos de hardware.

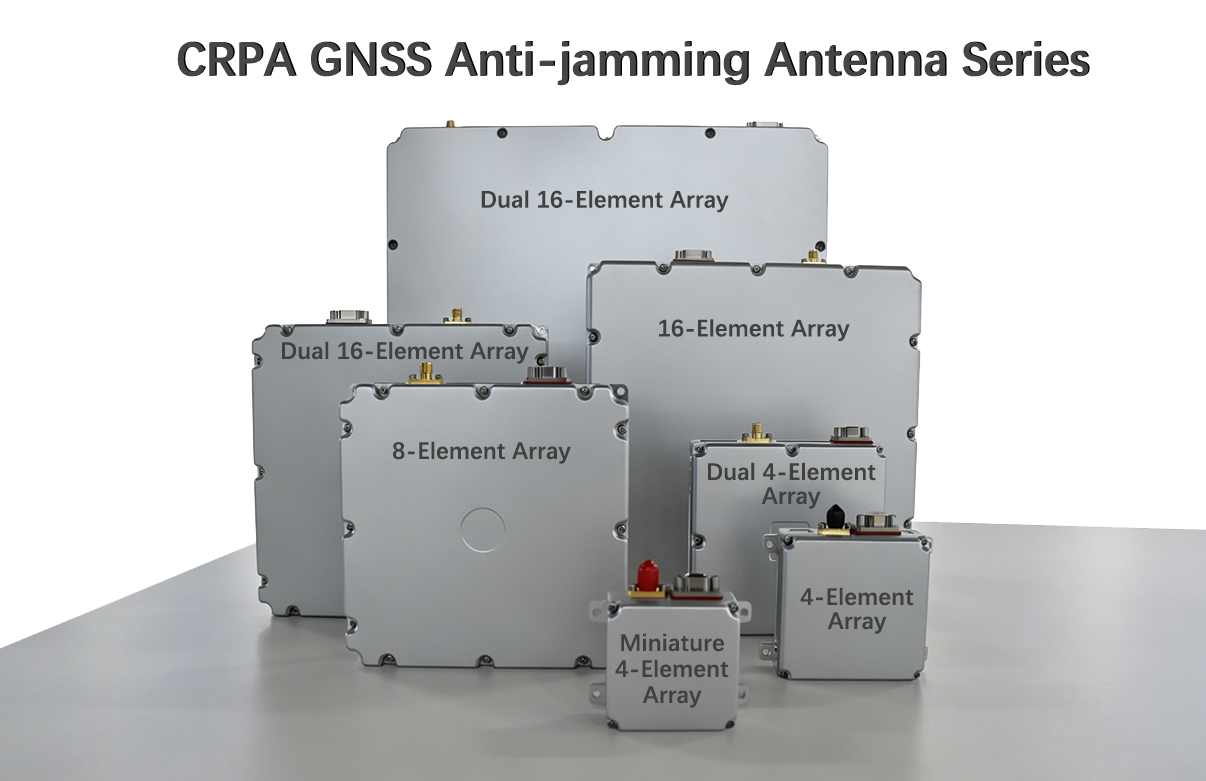

Serie de antenas antiinterferencias CRPA

Si desea discutir detalles técnicos o está interesado en nuestros productos, no dude en contactarnos por correo electrónico o WhatsApp. También ofrecemos productos personalizados para satisfacer sus requisitos específicos.
