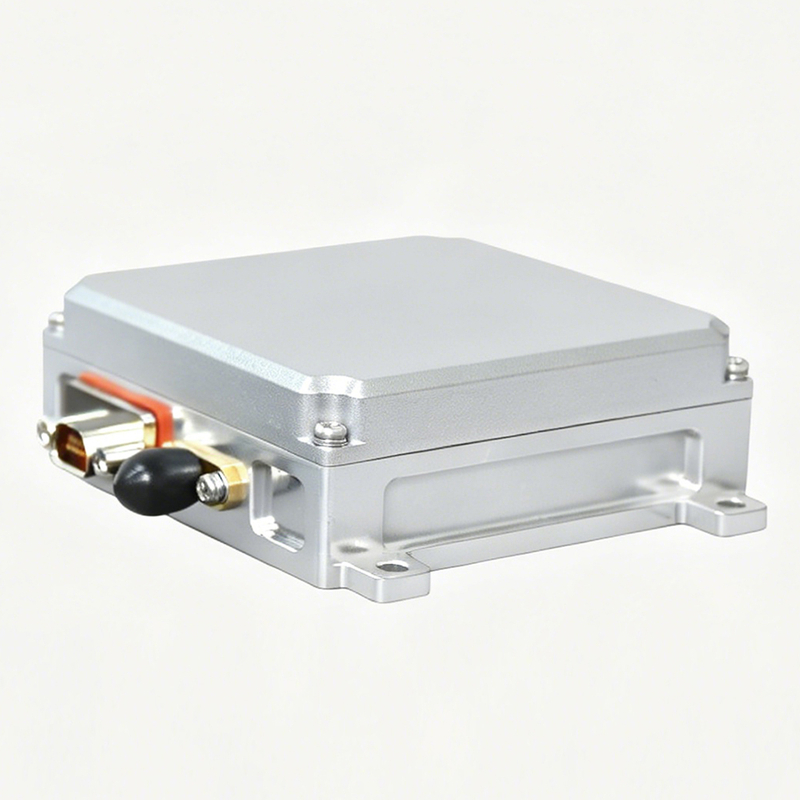

AJU‑4065 ชุดนำทาง GNSS ป้องกันการรบกวนสี่องค์ประกอบขนาดกะทัดรัดสำหรับ UAV และแพลตฟอร์มยานพาหนะ

ปริมาณ:
มีจำหน่าย:





สอบถาม เพิ่มลงตะกร้า

รายละเอียดสินค้า

AJU-4065 เป็นอุปกรณ์นำทางป้องกันการรบกวน GNSS ในตัวสี่องค์ประกอบขนาดกะทัดรัด ออกแบบมาสำหรับ UAV, UGV, USV และแพลตฟอร์มที่จำกัด SWaP อื่นๆ ซึ่งต้องการตำแหน่งที่เชื่อถือได้ในสภาพแวดล้อมที่มีการรบกวนสูง
โมดูลนี้รวมอาร์เรย์เสาอากาศสี่องค์ประกอบ โปรเซสเซอร์ป้องกันการรบกวนแบบดิจิทัล และตัวรับสัญญาณ GNSS ที่เป็นอุปกรณ์เสริมในตัวเครื่องขนาด 65 × 65 × 23.7 มม. เพื่อการรวมระบบที่รวดเร็ว

คุณสมบัติที่สำคัญ

อาร์เรย์เสาอากาศ 4 องค์ประกอบในตัว + โปรเซสเซอร์ป้องกันการรบกวนแบบดิจิทัล + ตัวรับสัญญาณ GNSS เสริมในโมดูล 65 × 65 × 23.7 มม. หนึ่งโมดูล ช่วยลดการเดินสายและประหยัดพื้นที่น้ำหนักบรรทุก
รองรับกลุ่มดาว BDS B1, GPS L1 และ Galileo E1 เพื่อปรับปรุงความพร้อมใช้งานของดาวเทียมและความทนทานในการนำทางในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน
การกรองเชิงพื้นที่ขั้นสูงจะยกเลิกแหล่งสัญญาณรบกวน 1-3 แหล่งจากทิศทางที่แตกต่างกัน รวมถึงบรอดแบนด์ แนร์โรว์แบนด์ ความถี่กวาด และการรบกวนแบบพัลส์
ประสิทธิภาพป้องกันการรบกวนสูง: ปราบปรามการรบกวนบรอดแบนด์เดี่ยวสูงถึง ≥100 dB และปราบปรามการรบกวนบรอดแบนด์สามสัญญาณสูงถึง ≥85 dB ที่ -130 dBm
ตัวรับสัญญาณ GNSS ในตัวที่เป็นอุปกรณ์เสริมจะส่งสัญญาณ PVT (ตำแหน่ง ความเร็ว เวลา) หลังจากการประมวลผลป้องกันการรบกวน ทำให้ไม่ต้องติดตั้งแผงรับสัญญาณภายนอกในหลายรูปแบบ
อินพุต DC กว้าง 9–36 V และการใช้พลังงานทั่วไป ≤6 W เหมาะสำหรับโดรนที่ใช้พลังงานแบตเตอรี่และแพลตฟอร์มยานพาหนะ
โหมดซอฟต์บายพาสและป้องกันการรบกวนที่สามารถเลือกซอฟต์แวร์ได้ผ่านทางอินเทอร์เฟซแบบอนุกรมเพื่อการทดสอบ การดีบัก และการสลับภารกิจที่สะดวก
โครงสร้าง IP65+ ที่ทนทาน อุณหภูมิการทำงาน -40 ℃ ถึง +70 ℃ ผ่านการรับรองมาตรฐานการสั่นสะเทือนและการสั่นสะเทือน UAS ขนาดเล็ก/เบา

สถานการณ์การใช้งาน

ระบบนำทาง GNSS ป้องกันการรบกวนสูงสำหรับ UAV แบบหลายใบพัดและปีกคงที่
เสาอากาศนำทางแบบรวมสำหรับยานยนต์ภาคพื้นดิน แท่นเดินเรือ และเรือผิวน้ำไร้คนขับ
ส่วนหน้า GNSS สำหรับกิมบอล, น้ำหนักบรรทุก EO/IR และพ็อดทางอากาศ
สถานีอ้างอิงแบบคงที่หรือแบบเคลื่อนที่ ช่วงการทดสอบ และระบบการวัดในสภาพแวดล้อมที่เสี่ยงต่อการถูกรบกวน

พารามิเตอร์ประสิทธิภาพการป้องกันการรบกวน

รายการ	ข้อมูลจำเพาะ	คำอธิบาย
คลื่นความถี่ที่รองรับ	BDS B1, จีพีเอส L1, กาลิเลโอ E1	การครอบคลุม Multi-GNSS เพื่อความพร้อมใช้งานที่สูงขึ้น
จำนวนช่อง	อาร์เรย์ 4 องค์ประกอบ	การประมวลผลเชิงพื้นที่สี่ช่องทาง
ประเภทการติดขัด	บรอดแบนด์, แนร์โรว์แบนด์, กวาด, พัลส์, การรวมกัน	ออกแบบมาเพื่อภัยคุกคามที่รบกวนที่ซับซ้อน
ผู้รบกวนพร้อมกัน	แหล่งที่มา 1–3	จากทิศทางต่างๆ ในแบนด์ B1/L1/E1
การปราบปรามการรบกวนบรอดแบนด์เดี่ยว	≥100 เดซิเบล @ -130 เดซิเบลเมตร	ขอบป้องกันการรบกวนที่แข็งแกร่ง
การปราบปรามสัญญาณรบกวนบรอดแบนด์สามรายการ	≥85 เดซิเบล @ -130 เดซิเบลเอ็ม	การจัดการสัญญาณรบกวนจากหลายแหล่ง
ความคุ้มครองเชิงพื้นที่	ราบ 0°–360° ระดับความสูง -10°–90°	ราบราบเต็มรูปแบบและการครอบคลุมระดับความสูงที่กว้าง

ข้อมูลจำเพาะเอาต์พุต RF

พารามิเตอร์	ค่า	หมายเหตุ
กำลังส่ง RF	-55 dBm ถึง -70 dBm	เหมาะสำหรับส่วนหน้า GNSS มาตรฐาน
ความต้านทานเอาต์พุต RF	50 โอห์ม	ความต้านทานมาตรฐานอุตสาหกรรม
เอาต์พุต VSWR	≤2.0	รับประกันการจับคู่ RF ที่ดี
ขั้วต่อ RF	SMA-K (ตัวเมีย)	เอาต์พุตสัญญาณ B1/L1/E1 ที่ประมวลผลแล้ว
ความต้านทานความเหนื่อยหน่ายของพอร์ต RF	≥10วัตต์	ทนทานต่ออินพุตกำลังสูงที่พอร์ตเสาอากาศ

ข้อมูลจำเพาะตัวรับ GNSS ในตัวเสริม

รายการ	ข้อมูลจำเพาะ	หมายเหตุ
วงดนตรีที่รองรับ	B1 / L1 / E1	จัดวางให้สอดคล้องกับแถบด้านหน้าของอาเรย์
ความแม่นยำของตำแหน่งแนวนอน	≤7 ม. (95%, PDOP ≤4)	หลังจากการประมวลผลป้องกันการรบกวน
ความแม่นยำของตำแหน่งแนวตั้ง	≤9 ม. (95%, PDOP ≤4)	สำหรับงานเดินเรือทั่วไป
ความแม่นยำของความเร็ว	≤0.2 ม./วินาที (95%)	รองรับคำแนะนำและลูปควบคุม
ตัวอย่างเครื่องรับรุ่นต่างๆ	u-blox NEO-M9N, UM960 (อุปกรณ์เสริม)	กำหนดได้ตามความต้องการของโครงการ

ขั้วต่อจ่ายไฟและข้อมูล (J30J‑9ZK)

1	+9 โวลต์ ~ +36 โวลต์	กำลังไฟเข้า
2	+9 โวลต์ ~ +36 โวลต์	กำลังไฟเข้า (ขนาน)
3	จีเอ็นดี	กราวด์ไฟฟ้า
4	จีเอ็นดี	กราวด์ไฟฟ้า
5	RS422 RX-	RS422 รับค่าลบ การกำหนดค่า และการควบคุม
6	RS422 RX+	RS422 ได้รับค่าบวก
7	RS422 เท็กซัส-	RS422 ส่งเอาต์พุตสถานะ/ข้อมูลเชิงลบ
8	RS422 เท็กซัส+	RS422 ส่งค่าบวก
9	จีเอ็นดี	พื้น.

พาวเวอร์ซัพพลาย

รายการ	ค่า
ช่วงแรงดันไฟฟ้าปฏิบัติการ	กระแสตรง 9 โวลต์ ~ 36 โวลต์
การใช้พลังงานโดยเฉลี่ย	≤6วัตต์

พารามิเตอร์โครงสร้าง

รายการ	ข้อมูลจำเพาะ	คำอธิบาย
ขนาด (ยาว × กว้าง × สูง)	65 มม. × 65 มม. × 23.7 มม. (±0.5 มม.)	ฟอร์มแฟคเตอร์สี่เหลี่ยมจัตุรัสขนาดกะทัดรัด
น้ำหนัก	≤200 ก	เหมาะสำหรับขีดจำกัดเพย์โหลด UAV ขนาดเล็ก
วัสดุที่อยู่อาศัย	อลูมิเนียมธรรมชาติที่มีออกซิเดชันเป็นสื่อกระแสไฟฟ้า	ให้การป้องกันและการกระจายความร้อน
สีราโดม	สีเงิน-เทา / ขาว	เข้ากันได้กับแพลตฟอร์มทั่วไป
อินเตอร์เฟซการติดตั้ง	รูเกลียว 4 × M2.5 ลึก 2.4 มม. (ด้านข้าง)	อ้างอิงถึงการเขียนแบบเชิงกลสำหรับโครงร่าง

คำแนะนำในการติดตั้ง: ฐานโลหะต้องสร้างการสัมผัสความร้อนที่ดีกับโครงโลหะของอุปกรณ์ หรือจัดให้มีการไหลเวียนของอากาศที่เพียงพอ เพื่อเพิ่มการกระจายความร้อน พื้นผิวด้านบนทำหน้าที่เป็นหน้ารับ GNSS และควรหันไปทางท้องฟ้าที่ไม่มีสิ่งกีดขวาง หากติดตั้งภายใน จะต้องปิดทับด้วยวัสดุโปร่งใส RF ของย่านความถี่ L โดยมีอัตราการส่งข้อมูล ≥92%

ตัวชี้วัดด้านสิ่งแวดล้อมและความน่าเชื่อถือ

รายการ	ข้อมูลจำเพาะ
อุณหภูมิในการทำงาน	-40 ℃ ~ +70 ℃, 10% ~ 90% RH, ไม่มีการควบแน่น
อุณหภูมิในการจัดเก็บ	-45 ℃ ~ +85 ℃, 10% ~ 95% RH, ไม่มีการควบแน่น
การป้องกันทางเข้า	ไม่ต่ำกว่า IP65
MTBF	≥2000ชม.
ระยะเวลาการทำงานต่อเนื่อง	≥24ชม.
มาตรฐานการทดสอบการกระแทก	ISO 19453-3:2018 (การทดสอบแรงกระแทก UAS พลเรือนขนาดเล็ก/เบา)
มาตรฐานการทดสอบการสั่นสะเทือน	ISO 5309:2023 (การทดสอบการสั่นสะเทือน UAS พลเรือนขนาดเล็ก/เบา)

รายการตรวจสอบการจัดส่งมาตรฐาน

เลขที่	รายการ	ปริมาณ	หมายเหตุ
1	AJU-4065 ชุดป้องกันการรบกวนการนำทางในตัว	1	โมดูล 65 × 65 มม.
2	สายเชื่อมต่อ	ไม่จำเป็น	ความยาวและประเภทตัวเชื่อมต่อที่ปรับแต่งได้
3	เครื่องรับสัญญาณนำทางในตัว	ไม่จำเป็น	รองรับโมดูล GNSS หลายโมดูล
4	ตัวเลือกความถี่ G1	ไม่จำเป็น	เพิ่มการใช้พลังงานเมื่อเปิดใช้งาน
5	สกรูยึด	1 ชุด	สกรู 4 × M2.5 × 2.4 มม.
6	เอกสารประกอบ	1 ชุด	คู่มือผู้ใช้และหมายเหตุทางเทคนิค

อุปกรณ์นี้จัดส่งในกล่องกระดาษป้องกันพร้อมระบบกันกระแทกภายใน เหมาะสำหรับการขนส่งระหว่างประเทศและการจัดการซ้ำๆ ระหว่างการประกอบและการทดสอบ
