โมดูลการนำทางป้องกันการรบกวน GNSS แบบหลายแบนด์ 4100D สำหรับระบบ UAV และยานพาหนะ

ปริมาณ:
มีจำหน่าย:





สอบถาม เพิ่มลงตะกร้า

รายละเอียดสินค้า

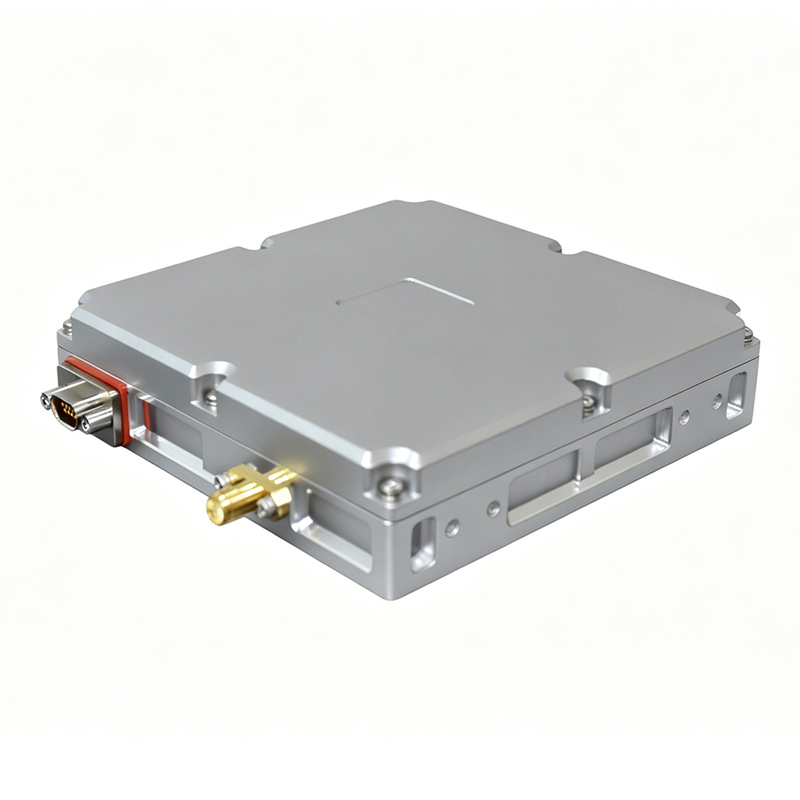

AJU-4100D เป็นโมดูลเสาอากาศนำทาง GNSS แบบป้องกันการรบกวน GNSS แบบสี่องค์ประกอบคู่ประสิทธิภาพสูง ออกแบบมาสำหรับ UAV ยานพาหนะ และแพลตฟอร์มภารกิจที่ต้องรักษาตำแหน่งของดาวเทียมไว้ แม้ว่าจะอยู่ภายใต้การรบกวนโดยเจตนาอย่างรุนแรงก็ตาม

ภาพรวมผลิตภัณฑ์

AJU-4100D รวมเสาอากาศแบบ Phased-Array ระบบตัดสัญญาณรบกวนแบบดิจิทัล และตัวรับ GNSS ที่เป็นอุปกรณ์เสริมไว้ในตัวเครื่องที่ทนทานเพียงตัวเดียว ทำให้การออกแบบระบบง่ายขึ้นสำหรับวิศวกร ในขณะที่ยังคงง่ายต่อการเข้าใจและปรับใช้สำหรับผู้ใช้ปลายทาง
โดยจะประมวลผลช่องสัญญาณ RF สี่ช่องและรองรับ Beidou B1, GPS L1 ด้วยสัญญาณ L2 หรือ L5 และ Galileo E1 ซึ่งให้ความครอบคลุมหลายย่านความถี่ที่ยืดหยุ่นสำหรับงานการนำทางที่สำคัญ

ภาพวาดผลิตภัณฑ์ของหน่วยป้องกันการติดขัด

รูปที่ 2-1 แบบผลิตภัณฑ์ของ Anti-Jamming Unit

รูปที่ 2-2 การเขียนแบบขนาดของชุดป้องกันการติดขัด

คุณสมบัติที่สำคัญสำหรับวิศวกร GNSS และเสาอากาศ

รองรับ GPS แบบดูอัลแบนด์: กำหนดค่าได้สำหรับ L1+L2 หรือ L1+L5 บวกกับ BDS B1 และ Galileo E1 ช่วยให้สถาปัตยกรรมระบบมีความยืดหยุ่นและการออกแบบความถี่หลายความถี่ที่รองรับอนาคต

อาเรย์สี่แชนเนลพร้อมการกรองเชิงพื้นที่แบบปรับได้เพื่อระงับสัญญาณรบกวน 1–3 ตัวจากทิศทางที่แตกต่างกัน ปรับปรุงอัตราส่วนพาหะต่อเสียงรบกวน และความพร้อมใช้งานของโซลูชันในสภาพแวดล้อม RF ที่มีการโต้แย้ง

ประสิทธิภาพการป้องกันการติดขัดที่ยอดเยี่ยม โดยสามารถปฏิเสธสัญญาณรบกวนบรอดแบนด์เดี่ยวได้ถึง ≥110 dB และ ≥95 dB พร้อมเครื่องรบกวนย่านความถี่กว้างพร้อมกัน 3 ตัวที่ -130 dBm

ตัวรับสัญญาณในตัวที่เป็นอุปกรณ์เสริมจะส่งข้อมูล PVT หลังจากการประมวลผลป้องกันการรบกวน ดังนั้นระบบดาวน์สตรีมจึงได้รับการวัด GNSS ที่สะอาดแล้วผ่านอินเทอร์เฟซข้อมูลมาตรฐาน

สิทธิประโยชน์สำหรับผู้รวมระบบและผู้ใช้ปลายทาง

สำหรับนักออกแบบ UAV และ UGV โมดูลนี้นำเสนอส่วนหน้าป้องกันการรบกวนแบบปลั๊กแอนด์เพลย์: จ่ายไฟจากบัส DC 9–36 V เชื่อมต่อพอร์ต RF และ RS422 และแพลตฟอร์มดังกล่าวได้รับการนำทางด้วยดาวเทียมที่แข็งแกร่งแม้ในสภาวะที่มีการรบกวนหนาแน่น

สำหรับผู้ปฏิบัติงานและผู้ใช้ที่ไม่ใช่ด้านเทคนิค อุปกรณ์จะทำหน้าที่เหมือนกับ 'เสาอากาศ GNSS ที่มีฉนวนป้องกัน' ซึ่งช่วยให้โซลูชันการนำทางพร้อมใช้งานเมื่อเสาอากาศแบบทั่วไปสูญเสียการล็อคหรือแสดงการกระโดดในตำแหน่งที่มาก

ป้องกันการรบกวนและประสิทธิภาพ RF

รายการ	ข้อมูลจำเพาะ	คำอธิบาย
วงดนตรีที่รองรับ	BDS B1, GPS L1+L2 หรือ L1+L5, กาลิเลโอ E1	การกำหนดค่าที่ยืดหยุ่นสำหรับระบบต่างๆ
จำนวนช่อง	อาร์เรย์ 4 ช่อง	การประมวลผลเชิงพื้นที่ในสี่องค์ประกอบ
ประเภทการติดขัด	บรอดแบนด์, แนร์โรว์แบนด์, กวาด, พัลส์และการรวมกัน	กำหนดเป้าหมายภัยคุกคามทางแพ่งและทางยุทธวิธีทั่วไป
ผู้รบกวนพร้อมกัน	1–3 ทิศทาง	ความสามารถในการปราบปรามหลายแหล่ง
การปฏิเสธบรอดแบนด์เดี่ยว	≥110 เดซิเบล @ -130 เดซิเบลเมตร	ความทนทานต่ออัตราส่วนสัญญาณรบกวนต่อสัญญาณที่สูงมาก
การปฏิเสธบรอดแบนด์สามครั้ง	≥95 เดซิเบล @ -130 เดซิเบลเอ็ม	รักษาการติดตามภายใต้การโจมตีที่ซับซ้อน
ความคุ้มครองเชิงพื้นที่	ราบ 0°–360° ระดับความสูง -10°–90°	การป้องกันเกือบครึ่งซีก
กำลังส่ง RF	-55 ถึง -70 dBm	เข้ากันได้กับเครื่องรับ GNSS ทั่วไป
อิมพีแดนซ์ RF / VSWR	50 โอห์ม, VSWR ≤2.0	การจับคู่ที่ดีสำหรับลิงค์ที่สูญเสียน้อย

ตัวเลือกตัวรับสัญญาณ GNSS ในตัว

รายการ	ข้อมูลจำเพาะ	หมายเหตุ
ความถี่ที่รองรับ	B1, L1, E1 บวก L2 หรือ L5	ตรงกับการกำหนดค่าส่วนหน้า
ความแม่นยำของตำแหน่ง	แนวนอน ≤7 ม. แนวตั้ง ≤9 ม. (95%, PDOP ≤4)	หลังจากลดการรบกวนแล้ว
ความแม่นยำของความเร็ว	≤0.2 ม./วินาที (95%)	เหมาะสำหรับเป็นแนวทางและลูปควบคุม
เอาท์พุทข้อมูล	PVT ผ่านอินเทอร์เฟซดิจิทัล	ป้อนโดยตรงไปยังตัวควบคุมการบินหรือคอมพิวเตอร์นำทาง

พลังงาน อินเทอร์เฟซ และการควบคุม

พารามิเตอร์	ค่า	คำอธิบาย
แรงดันไฟฟ้า	กระแสตรง 9–36 โวลต์	การเชื่อมต่อโดยตรงกับยานพาหนะหรือบัสพลังงาน UAV
การใช้พลังงานโดยทั่วไป	≤12วัตต์	รวมถึงการประมวลผลและตัวรับสัญญาณป้องกันการรบกวน (หากเปิดใช้งาน)
อินเทอร์เฟซข้อมูล	RS422	การควบคุมการกำหนดค่า สถานะ และโหมดผ่านพอร์ตอนุกรม
โหมด	บายพาสอ่อน/ป้องกันการรบกวน	สลับได้โดยใช้คำสั่งแบบอนุกรม

J30J-9ZK ขั้วต่อไฟฟ้าและข้อมูล

เข็มหมุด	สัญญาณ	คำอธิบาย
1	+9 โวลต์ ~ +36 โวลต์	กำลังไฟเข้า
2	+9 โวลต์ ~ +36 โวลต์	กำลังไฟฟ้าเข้า (ขนาน)
3	จีเอ็นดี	กราวด์ไฟฟ้า
4	จีเอ็นดี	กราวด์ไฟฟ้า
5	RS422 RX-	รับแบบอนุกรม- (การกำหนดค่า/ข้อมูล)
6	RS422 RX+	รับอนุกรม+
7	RS422 เท็กซัส-	การส่งสัญญาณแบบอนุกรม-
8	RS422 เท็กซัส+	การส่งสัญญาณแบบอนุกรม+
9	จีเอ็นดี	พื้น

เอาท์พุท RF

ตัวเชื่อมต่อ	ระดับเอาท์พุท	คำอธิบาย
SMA-K	-55 ถึง -70 dBm	สัญญาณ GNSS B1/L1/E1+L2 หรือ B1/L1/E1+L5 ที่แปลงแล้ว

การออกแบบเครื่องกลสำหรับการบูรณาการแพลตฟอร์ม

รายการ	ข้อมูลจำเพาะ	คำอธิบาย
ขนาด (ยาว × กว้าง × สูง)	100 มม. × 100 มม. × 24.5 มม. (±0.5 มม.)	โครงเรียบสำหรับติดตั้งลำตัวหรือหลังคา
น้ำหนัก	≤400 ก	เหมาะสำหรับ UAV ขนาดกลางและขนาดใหญ่ ยานพาหนะ เรือ
ที่อยู่อาศัย	อลูมิเนียมธรรมชาติ อโนไดซ์เป็นสื่อกระแสไฟฟ้า	ป้องกัน RF และกระจายความร้อนอย่างมีประสิทธิภาพ
ราโดม	สีเทาเงินหรือสีขาว	ฝาครอบป้องกันโปร่งใส RF
การติดตั้ง	4 × M2.5 รู ลึก 2.4 มม. ที่ด้านข้าง	การติดตั้งวงเล็บหรือแผงอย่างง่าย

ฐานโลหะได้รับการออกแบบให้เป็นพื้นผิวกระจายความร้อน ควรติดตั้งบนแผ่นโลหะหรือติดตั้งโดยมีการไหลเวียนของอากาศเพียงพอเพื่อให้มั่นใจถึงประสิทธิภาพการระบายความร้อนที่เชื่อถือได้
ด้านบนเป็นระนาบรับ GNSS และต้องมีการมองเห็นท้องฟ้าได้ชัดเจน หรือวางไว้ใต้แผ่นปิดโปร่งใส RF แถบความถี่ L (การส่งคลื่น ≥92%) เมื่อติดตั้งภายในยานพาหนะหรือตัวเครื่องบิน

การให้คะแนนด้านสิ่งแวดล้อมและความน่าเชื่อถือ

รายการ	ข้อมูลจำเพาะ
อุณหภูมิในการทำงาน	-40 ℃ ถึง +65 ℃, 10%–90% RH, ไม่มีการควบแน่น
อุณหภูมิในการจัดเก็บ	-45 ℃ ถึง +85 ℃, 10%–95% RH, ไม่มีการควบแน่น
การป้องกันทางเข้า	ไม่ต่ำกว่า IP65
MTBF	≥2000ชม
การดำเนินงานอย่างต่อเนื่อง	≥24ชม
การทดสอบการกระแทก	ISO 19453-3:2018 (UAS พลเรือนขนาดเล็กและเบา, แรงกระแทก)
การทดสอบการสั่นสะเทือน	ISO 5309:2023 (UAS ขนาดเล็กและเบา, การสั่นสะเทือน)

การจัดส่งแบบมาตรฐาน

เลขที่	รายการ	ปริมาณ	หมายเหตุ
1	AJU-4100D ยูนิตนำทางป้องกันการรบกวน	1	โมดูล 100 × 100 มม
2	สายเชื่อมต่อ	ไม่จำเป็น	ความยาวและตัวเชื่อมต่อที่ปรับแต่งได้
3	เครื่องรับนำทางในตัว	ไม่จำเป็น	เช่น u-blox NEO-M9N, UM960
4	ตัวเลือกแบนด์ G1	ไม่จำเป็น	เพิ่มการดึงพลังโดยรวมเมื่อเปิดใช้งาน
5	ชุดสกรูยึด	1 ชุด	สกรู 4 × M2.5 × 2.4 มม
6	ชุดเอกสาร	1 ชุด	คู่มือผู้ใช้และหมายเหตุทางเทคนิค

บรรจุภัณฑ์

AJU 4100D จัดส่งในกล่องกระดาษแข็งที่มีโฟมดูดซับแรงกระแทกภายใน เพื่อปกป้องอุปกรณ์จากการสั่นสะเทือนและการตกหล่นโดยไม่ตั้งใจระหว่างการขนส่งระหว่างประเทศ และทำซ้ำในสถานที่ปฏิบัติงาน
